不锈钢带颈平焊法兰316L S31603

这是什么法兰？

答案：带颈平焊法兰。

带颈平焊法兰是管道配套常用的连接配件，管道插入法兰内孔然后法兰坡口处与管道接触处焊接；带颈平焊法兰可与各种法兰式的低中压阀门配套使用，如常规使用的：闸阀、球阀、截止阀、止回阀、过滤器、管道阻火器等等。

优点：带颈平焊法兰安装简单轻易；节约成本。

工艺：锻压、锻打等。

加工方式：普车、数控、车、钻铣等。

制造标准：非标、国标、化标、美标、德标、电标、日标、欧标、俄标等；标准号常用为：JB/T81-1994/2015、HG/T20592-2009、GB/T9124.1-2019等

法兰用途：产品广泛使用于石油、化工、天然气、锅炉、压力容器、电力、冶金、船舶、食品、环保、水处理、制药等行业的工业管路上。

带颈平焊兰代号为：SO。

法兰压力分为：0.6Mpa(6公斤)、1.0Mpa(10公斤)、1.6Mpa(16公斤)、2.5Mpa(25公斤）、4.0Mpa(40公斤)。

法兰密封面常分为：RF-突面、M-凸面、FM-凹面。

板式平焊法兰以RF突面为常用。密封面有的需要三条水线，有的需要光滑平面，有的需要密螺纹。

法兰内孔以管道接管外径开孔，常规比接管外径大约1-2mm（例如：接管外径为57，法兰内孔一般为59，便于管子插入法兰内孔焊接。）

法兰标准以化工部HG/T20592-2009为例。

法兰尺寸：

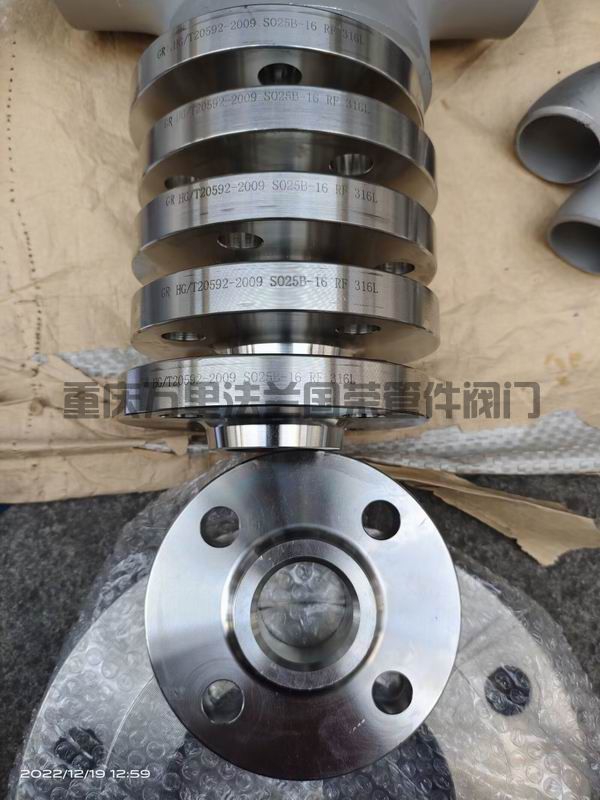

不锈钢带颈平焊法兰316L S31603(图1)

HG/T20592-2009 SO 带颈平焊法兰 PN1.0Mpa（10公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		法兰颈 N		R	法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	A	B	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	16	18	15	30	30	4	22	0.65
15	4分-1/2"	21.3	18	95	65	14	4	M12	16	22.5	19	35	35	4	22	0.72
20	6分-3/4"	26.9	25	105	75	14	4	M12	18	27.5	26	45	45	4	26	1.03
25	8分-1"	33.7	32	115	85	14	4	M12	18	34.5	33	52	52	4	28	1.5
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	43.5	39	60	60	6	30	2.02
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	49.5	46	70	70	6	32	2.36
50	2寸-2"	60.3	57	165	125	18	4	M16	18	61.5	59	84	84	5	28	2.5
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	18	77.5	78	104	104	6	32	3
80	3寸-3"	88.9	89	200	160	18	8	M16	20	90.5	91	118	118	6	34	4.08
100	4寸-4"	114.3	108	220	180	18	8	M16	20	116	110	140	140	8	40	4.5
125	5寸-5"	139.7	133	250	210	18	8	M16	22	143.5	135	168	168	8	44	6.5
150	6寸-6"	168.3	159	285	240	22	8	M20	22	170.5	161	195	195	10	44	7.5
200	8寸-8"	219.1	219	340	295	22	8	M20	24	221.5	222	246	246	10	44	10.6
250	10寸-10"	273	273	395	350	22	12	M20	26	276.5	276	298	298	12	46	13.4
300	12寸-12"	323.9	325	445	400	22	12	M20	26	328	328	350	350	12	46	15.4
350	14寸-14"	355.6	377	505	460	22	16	M20	26	360	381	400	412	12	53	23.5
400	16寸-16"	406.4	426	565	515	26	16	M24	26	411	430	456	475	12	57	29
450	18寸-18"	457	480	615	565	26	20	M24	28	462	485	502	525	12	63	33.5
500	20寸-20"	508	530	670	620	26	20	M24	28	513.5	535	559	581	12	67	40.5
600	24寸-24"	610	630	780	725	30	20	M27	28	616.5	636	658	678	12	75	56

HG/T20592-2009 SO 带颈平焊法兰 PN1.6Mpa（16公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		法兰颈 N		R	法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	A	B	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	16	18	15	30	30	4	22	0.65
15	4分-1/2"	21.3	18	95	65	14	4	M12	16	22.5	19	35	35	4	22	0.72
20	6分-3/4"	26.9	25	105	75	14	4	M12	18	27.5	26	45	45	4	26	1.03
25	8分-1"	33.7	32	115	85	14	4	M12	18	34.5	33	52	52	4	28	1.5
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	43.5	39	60	60	6	30	2.02
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	49.5	46	70	70	6	32	2.36
50	2寸-2"	60.3	57	165	125	18	4	M16	18	61.5	59	84	84	5	28	2.5
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	18	77.5	78	104	104	6	32	3
80	3寸-3"	88.9	89	200	160	18	8	M16	20	90.5	91	118	118	6	34	4.08
100	4寸-4"	114.3	108	220	180	18	8	M16	20	116	110	140	140	8	40	4.5
125	5寸-5"	139.7	133	250	210	18	8	M16	22	143.5	135	168	168	8	44	6.5
150	6寸-6"	168.3	159	285	240	22	8	M20	22	170.5	161	195	195	10	44	7.5
200	8寸-8"	219.1	219	340	295	22	12	M20	24	221.5	222	246	246	10	44	10.3
250	10寸-10"	273	273	395	355	26	12	M24	26	276.5	276	298	298	12	46	14.3
300	12寸-12"	323.9	325	445	410	26	12	M24	28	328	328	350	350	12	46	18.8
350	14寸-14"	355.6	377	505	470	26	16	M24	30	360	381	400	412	12	57	28.5
400	16寸-16"	406.4	426	565	525	30	16	M27	32	411	430	456	475	12	63	36.5
450	18寸-18"	457	480	615	585	30	20	M27	40	462	485	502	525	12	68	49.5
500	20寸-20"	508	530	670	650	33	20	M30	44	513.5	535	559	581	12	73	68.5
600	24寸-24"	610	630	780	770	36	20	M33	54	616.5	636	658	678	12	83	107.5

HG/T20592-2009 SO 带颈平焊法兰 PN2.5Mpa（25公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		法兰颈 N		R	法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	A	B	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	16	18	15	30	30	4	22	0.65
15	4分-1/2"	21.3	18	95	65	14	4	M12	16	22.5	19	35	35	4	22	0.72
20	6分-3/4"	26.9	25	105	75	14	4	M12	18	27.5	26	45	45	4	26	1.03
25	8分-1"	33.7	32	115	85	14	4	M12	18	34.5	33	52	52	4	28	1.5
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	43.5	39	60	60	6	30	2.02
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	49.5	46	70	70	6	32	2.36
50	2寸-2"	60.3	57	165	125	18	4	M16	20	61.5	59	84	84	6	34	3
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	22	77.5	78	104	104	6	38	4
80	3寸-3"	88.9	89	200	160	18	8	M16	24	90.5	91	118	118	8	40	4.5
100	4寸-4"	114.3	108	235	190	22	8	M20	24	116	110	145	145	8	44	6.5
125	5寸-5"	139.7	133	270	220	26	8	M24	26	143.5	135	170	170	8	48	8.5
150	6寸-6"	168.3	159	300	250	26	8	M24	28	170.5	161	200	200	10	52	11
200	8寸-8"	219.1	219	360	310	26	12	M24	30	221.5	222	256	256	10	52	15
250	10寸-10"	273	273	425	370	30	12	M27	32	276.5	276	310	310	12	60	21
300	12寸-12"	323.9	325	485	430	30	16	M27	34	328	328	364	364	12	67	28
350	14寸-14"	355.6	377	555	490	33	16	M30	38	360	381	418	430	12	72	46.5
400	16寸-16"	406.4	426	620	550	36	16	M33	40	411	430	472	492	12	78	59.5
450	18寸-18"	457	480	670	600	36	20	M33	46	462	485	520	542	12	84	71.5
500	20寸-20"	508	530	730	660	36	20	M33	48	513.5	535	580	602	12	90	89.5
600	24寸-24"	610	630	845	770	39	20	M36*3	58	616.5	636	684	704	12	100	139.5

HG/T20592-2009 SO 带颈平焊法兰 PN4.0Mpa（40公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		法兰颈 N		R	法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	A	B	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	16	18	15	30	30	4	22	0.65
15	4分-1/2"	21.3	18	95	65	14	4	M12	16	22.5	19	35	35	4	22	0.72
20	6分-3/4"	26.9	25	105	75	14	4	M12	18	27.5	26	45	45	4	26	1.03
25	8分-1"	33.7	32	115	85	14	4	M12	18	34.5	33	52	52	4	28	1.5
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	43.5	39	60	60	6	30	2.02
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	49.5	46	70	70	6	32	2.36
50	2寸-2"	60.3	57	165	125	18	4	M16	22	55.5	50	84	84	8	44	3
65	2.5寸-21/2"	76.1	76	185	145	18	4	M16	22	71.5	78	104	104	8	48	4
80	3寸-3"	88.9	89	200	160	18	4	M16	24	90.5	91	118	118	8	50	4.5
100	4寸-4"	114.3	108	225	180	22	4	M20	24	115	110	145	145	8	54	6.5
125	5寸-5"	139.7	133	240	200	26	4	M24	26	140.5	135	170	170	10	58	8.5
150	6寸-6"	168.3	159	300	250	26	8	M24	28	170.5	161	200	200	10	52	11
200	8寸-8"	219.1	219	375	320	30	12	M27	34	221.5	222	260	260	10	52	18.5
250	10寸-10"	273	273	450	385	33	12	M30	38	276.5	276	312	312	12	60	28.5
300	12寸-12"	323.9	325	515	450	33	16	M30	42	328	328	380	380	12	67	41.5

不锈钢带颈平焊法兰316L S31603(图2)

不锈钢带颈平焊法兰316L S31603(图3)

不锈钢带颈平焊法兰316L S31603(图4)

不锈钢带颈平焊法兰316L S31603(图5)

不锈钢带颈平焊法兰316L S31603

这是什么法兰？

答案：带颈平焊法兰。

带颈平焊法兰是管道配套常用的连接配件，管道插入法兰内孔然后法兰坡口处与管道接触处焊接；带颈平焊法兰可与各种法兰式的低中压阀门配套使用，如常规使用的：闸阀、球阀、截止阀、止回阀、过滤器、管道阻火器等等。

优点：带颈平焊法兰安装简单轻易；节约成本。

工艺：锻压、锻打等。

加工方式：普车、数控、车、钻铣等。

制造标准：非标、国标、化标、美标、德标、电标、日标、欧标、俄标等；标准号常用为：JB/T81-1994/2015、HG/T20592-2009、GB/T9124.1-2019等

法兰用途：产品广泛使用于石油、化工、天然气、锅炉、压力容器、电力、冶金、船舶、食品、环保、水处理、制药等行业的工业管路上。

带颈平焊兰代号为：SO。

法兰压力分为：0.6Mpa(6公斤)、1.0Mpa(10公斤)、1.6Mpa(16公斤)、2.5Mpa(25公斤）、4.0Mpa(40公斤)。

法兰密封面常分为：RF-突面、M-凸面、FM-凹面。

板式平焊法兰以RF突面为常用。密封面有的需要三条水线，有的需要光滑平面，有的需要密螺纹。

法兰内孔以管道接管外径开孔，常规比接管外径大约1-2mm（例如：接管外径为57，法兰内孔一般为59，便于管子插入法兰内孔焊接。）

法兰标准以化工部HG/T20592-2009为例。

法兰尺寸：
