美标带颈对焊法兰 WN,重庆法兰,重庆万里法兰管件,重庆法兰管件,法兰

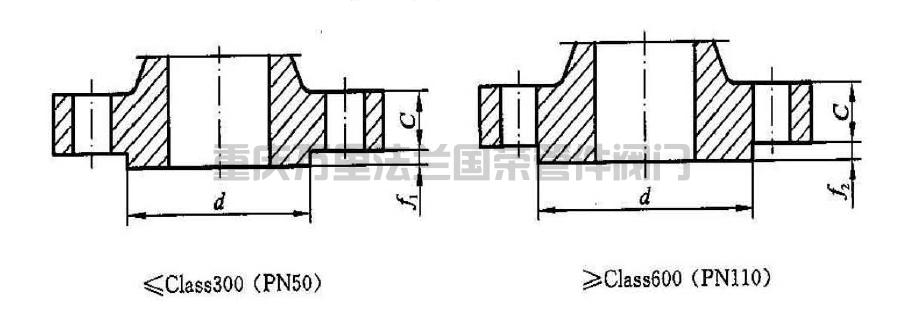

美标带颈对焊法兰 WN(图1)

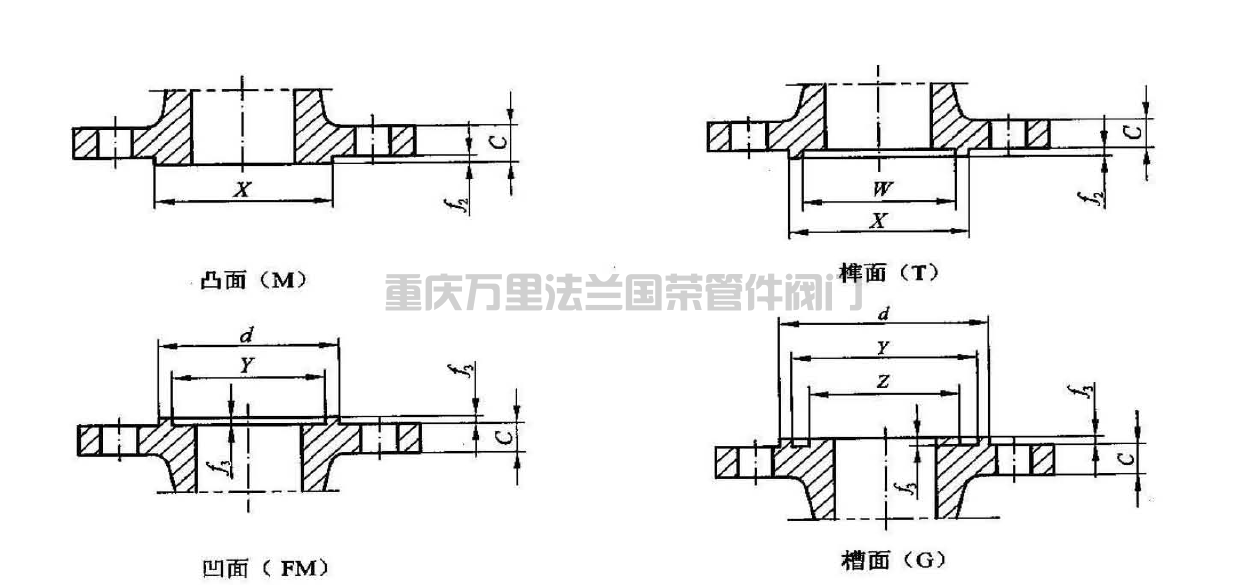

美标带颈对焊法兰 WN(图2)

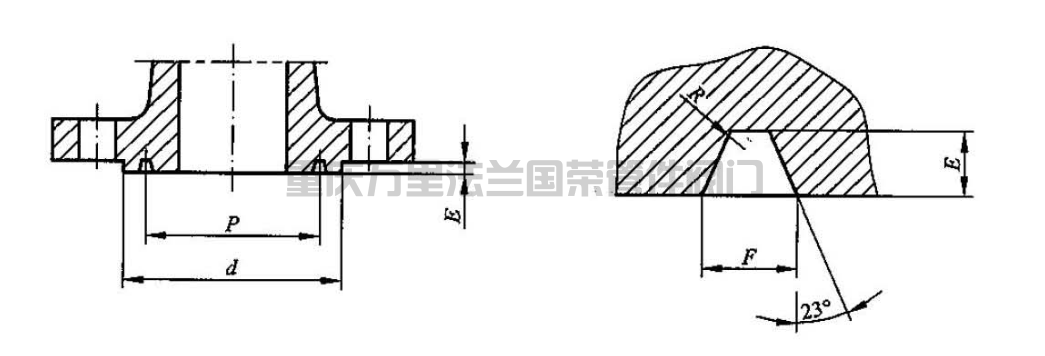

美标带颈对焊法兰 WN(图3)

美标带颈对焊法兰 WN(图4)

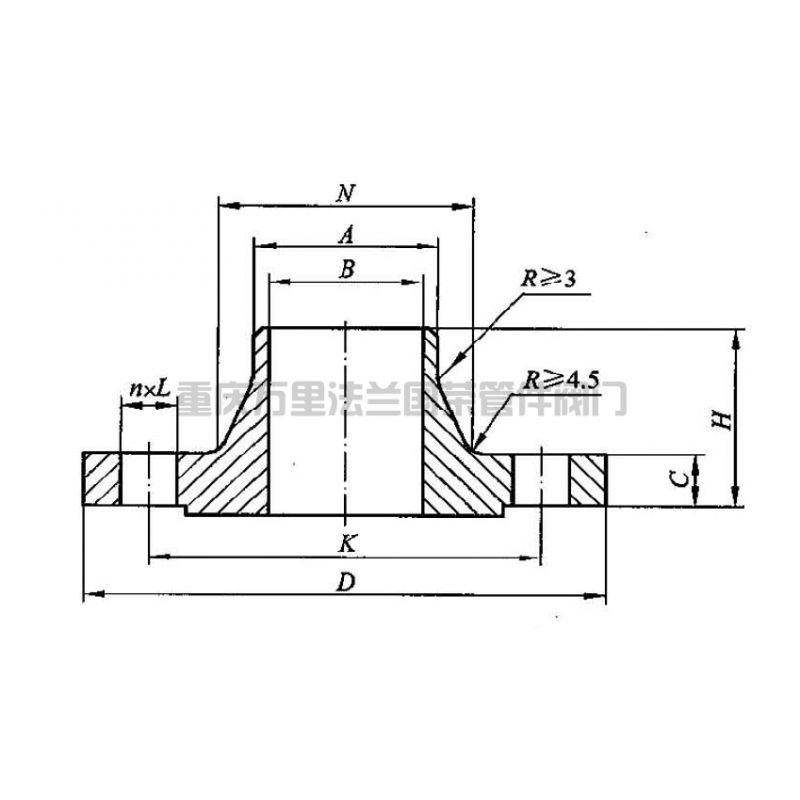

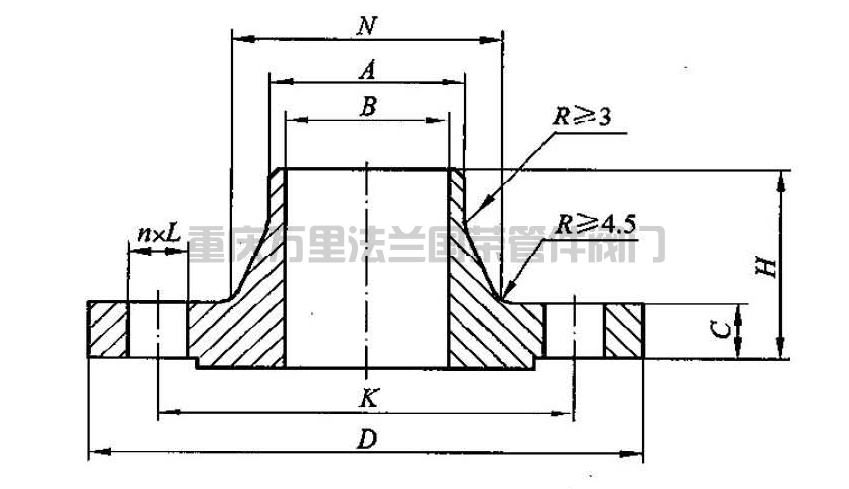

HG/T20615-2009 WN 带颈对焊法兰Class150（20公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
15	4分-1/2"	21.3	90	60.3	4	16	M14	9.6	30	15.5	46	0.91
20	6分-3/4"	26.9	100	69.9	4	16	M14	11.2	38	21	51	0.91
25	8分-1"	33.7	110	79.4	4	16	M14	12.7	49	27	54	1.14
32	1.2寸-11/4"	42.4	115	88.9	4	16	M14	14.3	59	35	56	1.14
40	1.5寸-11/2"	48.3	125	98.4	4	16	M14	15.9	65	41	60	1.81
50	2寸-2"	60.3	150	120.7	4	18	M16	17.5	78	52	62	2.72
65	2.5寸-21/2"	76.1	180	139.7	4	18	M16	20.7	90	66	68	4.54
80	3寸-3"	88.9	190	152.4	4	18	M16	22.3	108	77.5	68	5.22
100	4寸-4"	114.3	230	190.5	8	18	M16	22.3	135	101.5	75	7.49
125	5寸-5"	139.7	255	215.9	8	22	M20	22.3	164	127	87	9.53
150	6寸-6"	168.3	280	241.3	8	22	M20	23.9	192	154	87	11.8
200	8寸-8"	219.1	345	298.5	8	22	M20	27	246	203	100	19.07
250	10寸-10"	273	405	362	12	26	M24	28.6	305	255	100	24.52
300	12寸-12"	323.9	485	431.8	12	26	M24	30.2	365	303.5	113	39.95
350	14寸-14"	355.6	535	476.3	12	30	M27	33.4	400	-	125	51.76
400	16寸-16"	406.4	595	539.8	16	30	M27	35	457	-	125	64.47
450	18寸-18"	457	635	577.9	16	33	M30	38.1	505	-	138	74.9
500	20寸-20"	508	700	635	20	33	M30	41.3	559	-	143	89.44
600	24寸-24"	610	815	749.3	20	36	M33	46.1	663	-	151	121.67


HG/T20615-2009 WN 带颈对焊法兰Class300（50公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
15	4分-1/2"	21.3	95	66.7	4	16	M14	12.7	38	15.5	51	0.91
20	6分-3/4"	26.9	115	82.6	4	18	M16	14.3	48	21	56	1.36
25	8分-1"	33.7	125	88.9	4	18	M16	15.9	54	27	60	1.82
32	1.2寸-11/4"	42.4	135	98.4	4	18	M16	17.5	64	35	64	2.27
40	1.5寸-11/2"	48.3	155	114.3	4	22	M20	19.1	70	41	67	3.18
50	2寸-2"	60.3	165	127	8	18	M16	20.7	84	52	68	3.63
65	2.5寸-21/2"	76.1	190	149.2	8	22	M20	23.9	100	66	75	5.45
80	3寸-3"	88.9	210	168.3	8	22	M20	27	117	77.5	78	8.17
100	4寸-4"	114.3	255	200	8	22	M20	30.2	146	101.5	84	12.03
125	5寸-5"	139.7	280	235	8	22	M20	33.4	178	127	97	16.34
150	6寸-6"	168.3	320	269.9	12	22	M20	35	206	154	97	20.43
200	8寸-8"	219.1	380	330.2	12	26	M24	39.7	260	203	110	31.33
250	10寸-10"	273	445	387.4	16	30	M27	46.1	321	255	116	45.4
300	12寸-12"	323.9	520	450.8	16	33	M30	49.3	375	303.5	129	64.47
350	14寸-14"	355.6	585	514.4	20	33	M30	52.4	425	-	141	93.52
400	16寸-16"	406.4	650	571.5	20	36	M33	55.6	483	-	144	113.05
450	18寸-18"	457	710	628.6	24	36	M33	58.8	533	-	157	138.92
500	20寸-20"	508	775	685.8	24	36	M33	62	587	-	160	167.53
600	24寸-24"	610	915	812.8	24	42	M39*3	68.3	702	-	167	235.63

HG/T20615-2009 WN 带颈对焊法兰Class600（110公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
15	4分-1/2"	21.3	95	66.7	4	16	M14	14.3	38	-	52	1.36
20	6分-3/4"	26.9	115	82.6	4	18	M16	15.9	48	-	57	1.59
25	8分-1"	33.7	125	88.9	4	18	M16	17.5	54	-	62	1.82
32	1.2寸-11/4"	42.4	135	98.4	4	18	M16	20.7	64	-	67	2.5
40	1.5寸-11/2"	48.3	155	114.3	8	22	M20	22.3	70	-	70	3.63
50	2寸-2"	60.3	165	127	8	18	M16	25.4	84	-	73	4.54
65	2.5寸-21/2"	76.1	190	149.2	8	22	M20	28.6	100	-	79	6.36
80	3寸-3"	88.9	210	168.3	8	22	M20	31.8	117	-	83	8.17
100	4寸-4"	114.3	275	215.9	8	26	M24	38.1	152	-	102	16.8
125	5寸-5"	139.7	330	266.7	8	30	M27	44.5	189	-	114	30.87
150	6寸-6"	168.3	355	292.1	12	30	M27	47.7	222	-	117	33.14
200	8寸-8"	219.1	420	349.2	12	33	M30	55.6	273	-	133	50.85
250	10寸-10"	273	510	431.8	16	36	M33	63.5	343	-	152	85.81
300	12寸-12"	323.9	560	489	20	36	M33	66.7	400	-	156	102.6
350	14寸-14"	355.6	605	527	39	20	M36*3	69.9	432	-	165	157.54
400	16寸-16"	406.4	685	603.2	42	20	M39*3	76.2	495	-	178	218.37
450	18寸-18"	457	745	654	45	20	M42*3	82.6	546	-	184	251.97
500	20寸-20"	508	815	723.9	45	24	M42*3	88.9	610	-	190	313.26
600	24寸-24"	610	940	838.2	51	24	M48*3	101.6	718	-	203	443.56

HG/T20615-2009 WN 带颈对焊法兰Class900（150公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
15	4分-1/2"	21.3	120	82.6	4	22	M20	22.3	38	-	60	3.18
20	6分-3/4"	26.9	130	88.9	4	22	M20	25.4	44	-	70	3.18
25	8分-1"	33.7	150	101.6	4	26	M24	28.6	52	-	73	3.86
32	1.2寸-11/4"	42.4	160	111.1	4	26	M24	28.6	64	-	73	4.54
40	1.5寸-11/2"	48.3	180	123.8	4	30	M27	3.8	70	-	83	6.36
50	2寸-2"	60.3	215	165.1	8	26	M24	38.1	105	-	102	10.9
65	2.5寸-21/2"	76.1	245	190.5	8	30	M27	41.3	124	-	105	16.34
80	3寸-3"	88.9	240	190.5	8	26	M24	38.1	127	-	102	13.17
100	4寸-4"	114.3	290	235	8	33	M30	44.5	159	-	114	23.15
125	5寸-5"	139.7	350	279.4	8	36	M33	50.8	190	-	127	39.04
150	6寸-6"	168.3	380	317.5	12	33	M30	55.6	235	-	140	49.94
200	8寸-8"	219.1	470	393.7	12	39	M36*3	63.5	298	-	162	84.9
250	10寸-10"	273	545	469.9	16	39	M36*3	69.9	368	-	184	121.67
300	12寸-12"	323.9	610	533.4	20	39	M36*3	79.4	419	-	200	168.89
350	14寸-14"	355.6	640	558.8	20	42	M39*3	85.8	451	-	213	255.15
400	16寸-16"	406.4	705	616	20	45	M42*3	88.9	508	-	216	310.99
450	18寸-18"	457	785	685.8	20	51	M48*3	101.6	565	-	229	419.5
500	20寸-20"	508	855	749.3	20	55	M52*3	108	622	-	248	528.46
600	24寸-24"	610	1040	901.7	20	68	M64*3	139.7	749	-	292	956.58

HG/T20615-2009 WN 带颈对焊法兰Class1500（260公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
15	4分-1/2"	21.3	120	82.6	4	22	M20	22.3	38	-	60	3.18
20	6分-3/4"	26.9	130	88.9	4	22	M20	25.4	44	-	70	3.18
25	8分-1"	33.7	150	101.6	4	26	M24	28.6	52	-	73	3.86
32	1.2寸-11/4"	42.4	160	111.1	4	26	M24	28.6	64	-	73	4.54
40	1.5寸-11/2"	48.3	180	123.8	4	30	M27	31.8	70	-	83	6.36
50	2寸-2"	60.3	215	165.1	8	26	M24	38.1	105	-	102	10.9
65	2.5寸-21/2"	76.1	245	190.5	8	30	M27	41.3	124	-	105	16.34
80	3寸-3"	88.9	265	203.2	8	33	M30	47.7	133	-	117	21.79
100	4寸-4"	114.3	310	241.3	8	36	M33	54	162	-	124	31.33
125	5寸-5"	139.7	375	292.1	8	42	M39*3	73.1	197	-	156	59.33
150	6寸-6"	168.3	395	317.5	12	39	M36*3	82.6	229	-	171	74.46
200	8寸-8"	219.1	485	393.7	12	45	M42*3	92.1	292	-	213	123.94
250	10寸-10"	273	585	482.6	12	51	M48*3	108	368	-	254	206.12
300	12寸-12"	323.9	675	571.5	16	55	M52*3	123.9	451	-	283	313.26
350	14寸-14"	355.6	750	635	16	60	M56*3	133.4	495	-	298	406.5
400	16寸-16"	406.4	825	704.8	16	68	M64*3	146.1	552	-	311	525
450	18寸-18"	457	915	774.7	16	74	M70*3	162	597	-	327	687.2
500	20寸-20"	508	985	831.8	16	80	M76*3	177.8	641	-	356	852.6
600	24寸-24"	610	1170	990.6	16	94	M90*3	203.2	762	-	406	1366.8

HG/T20615-2009 WN 带颈对焊法兰Class2500（420公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰颈大端 N	法兰内径 B	法兰高度 H	近似质量 KG
15	4分-1/2"	21.3	135	88.9	4	2	M20	30.2	43	-	73	3.63
20	6分-3/4"	26.9	140	95.2	4	22	M20	31.8	51	-	79	4.09
25	8分-1"	33.7	160	108	4	26	M24	35	57	-	89	5.9
32	1.2寸-11/4"	42.4	185	130.2	4	30	M27	38.1	73	-	95	9.08
40	1.5寸-11/2"	48.3	205	146	4	33	M30	44.5	79	-	111	12.71
50	2寸-2"	60.3	235	171.4	8	30	M27	50.9	95	-	127	19.07
65	2.5寸-21/2"	76.1	265	196.8	8	33	M30	57.2	114	-	143	23.61
80	3寸-3"	88.9	305	228.6	8	36	M33	66.7	133	-	168	42.68
100	4寸-4"	114.3	355	273	8	42	M39*3	76.2	165	-	190	66.28
125	5寸-5"	139.7	420	323.8	8	48	M45*3	92.1	203	-	229	110.78
150	6寸-6"	168.3	485	368.3	8	55	M52*3	108	235	-	273	171.61
200	8寸-8"	219.1	550	438.2	12	55	M52*3	127	305	-	318	261.5
250	10寸-10"	273	675	539.8	12	68	M64*3	165.4	375	-	419	484.87
300	12寸-12"	323.9	760	619.1	12	74	M70*3	184.2	441	-	464	730.03

美标带颈对焊法兰 WN(图5)

美标带颈对焊法兰 WN(图6)

美标带颈对焊法兰 WN
