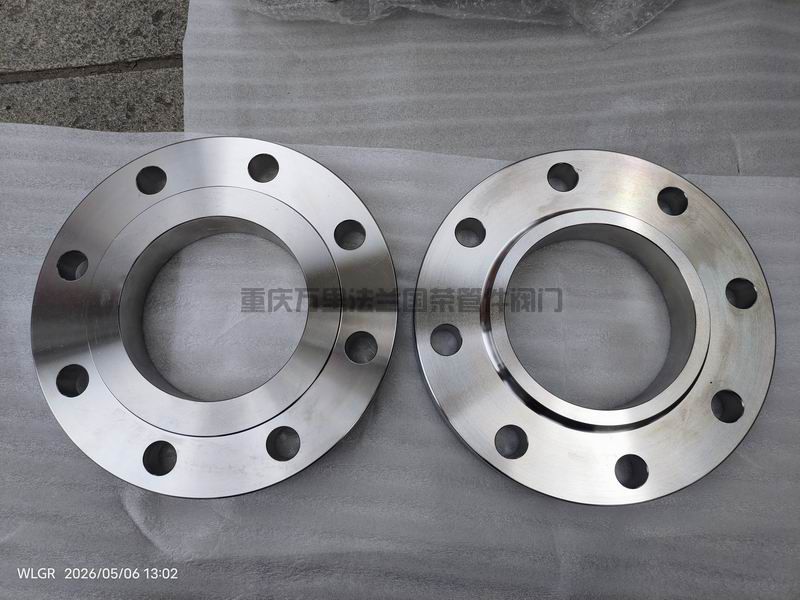

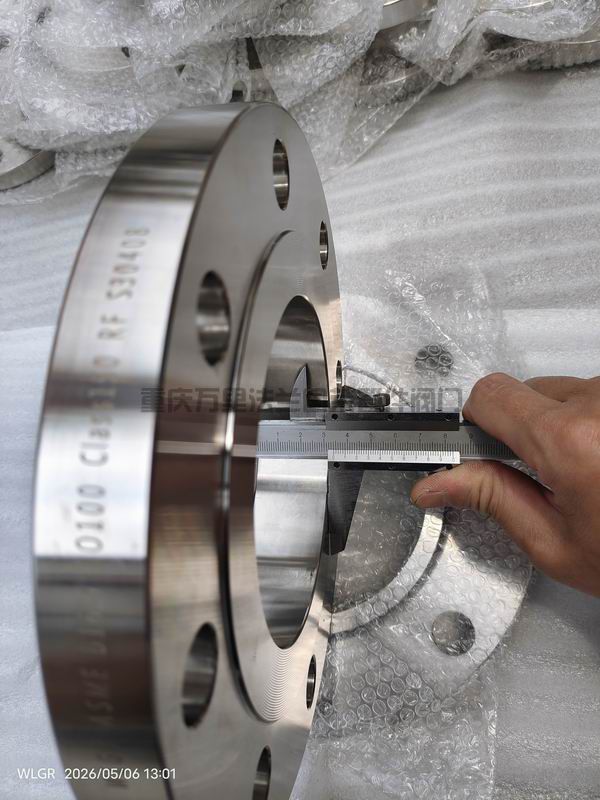

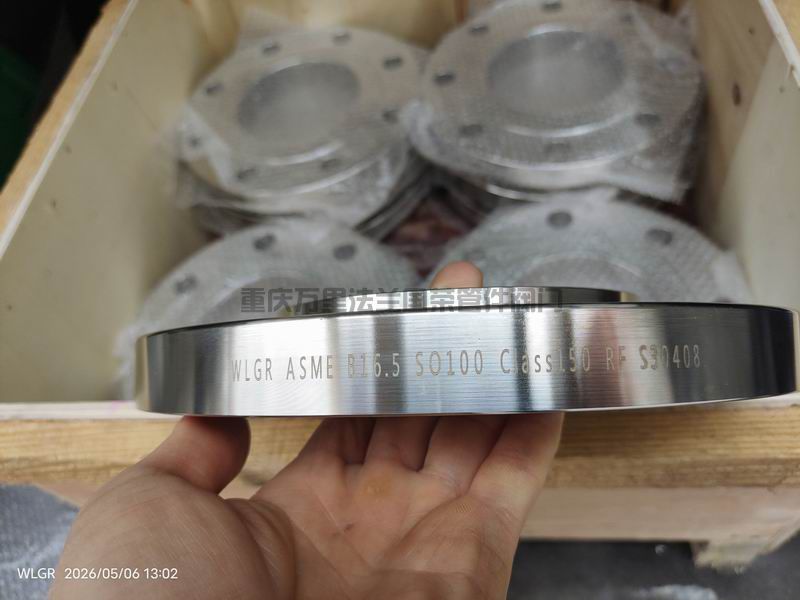

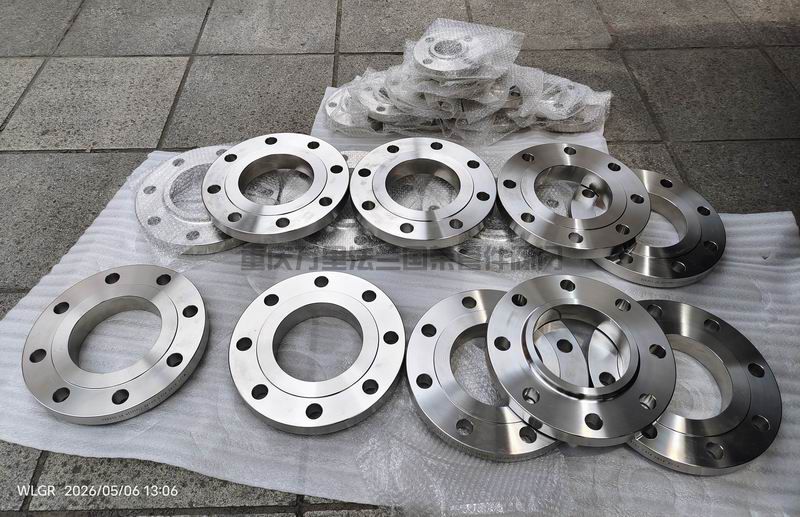

美标不锈钢带颈平焊法兰 S30408 06Cr19Ni10

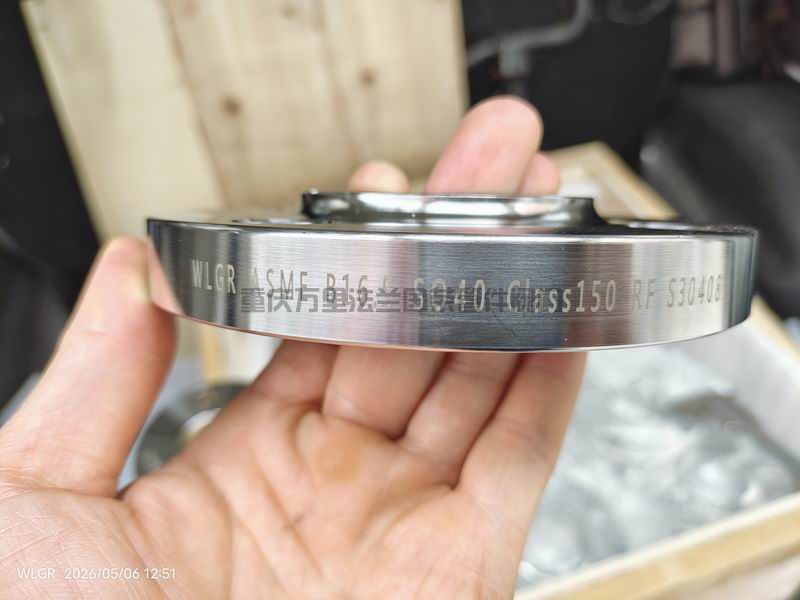

美标不锈钢带颈平焊法兰 S30408 06Cr19Ni10 (图1)

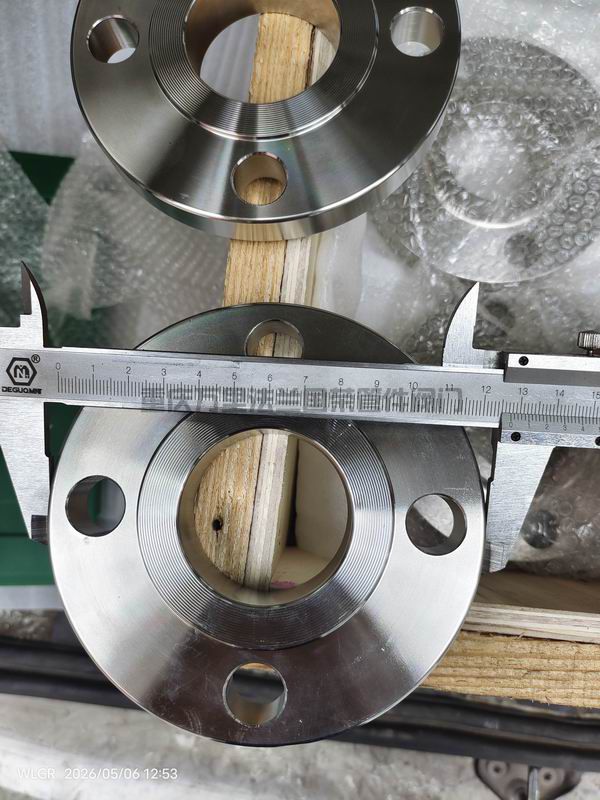

美标不锈钢带颈平焊法兰 S30408 06Cr19Ni10 (图2)

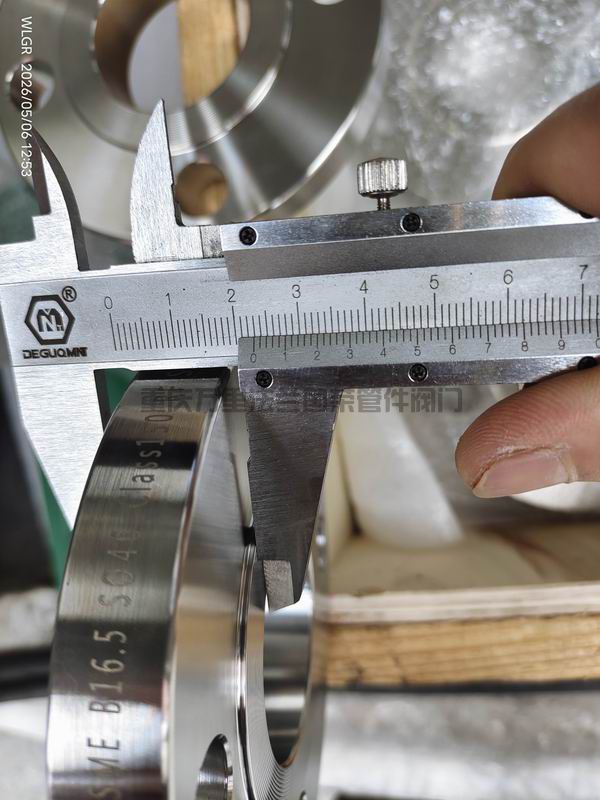

美标不锈钢带颈平焊法兰 S30408 06Cr19Ni10 (图3)

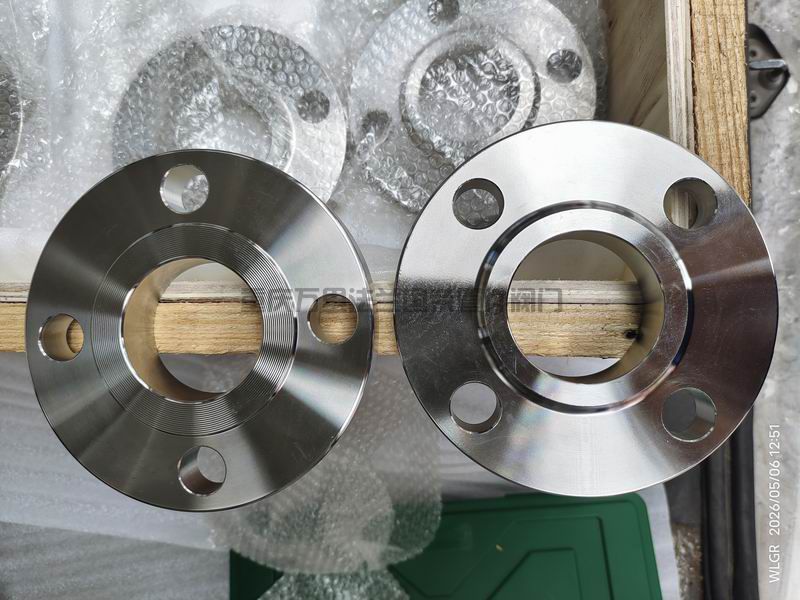

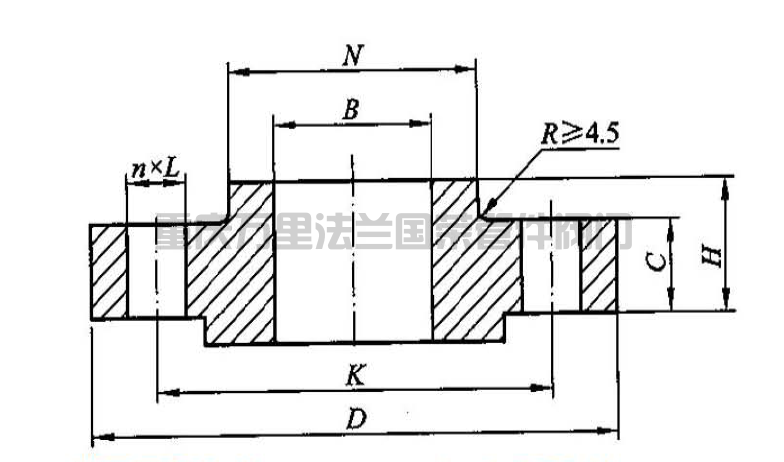

美标不锈钢带颈平焊法兰 S30408 06Cr19Ni10 (图4)

HG/T20615-2009 SO 带颈平焊法兰Class150（20公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
15	4分-1/2"	21.3	90	60.3	4	16	M14	9.6	22.5	30	14	0.45
20	6分-3/4"	26.9	100	69.9	4	16	M14	11.2	27.5	38	14	0.68
25	8分-1"	33.7	110	79.4	4	16	M14	12.7	34.5	49	16	0.91
32	1.2寸-11/4"	42.4	115	88.9	4	16	M14	14.3	43.5	59	19	1.14
40	1.5寸-11/2"	48.3	125	98.4	4	16	M14	15.9	49.5	65	21	1.36
50	2寸-2"	60.3	150	120.7	4	18	M16	17.5	61.5	78	24	2.18
65	2.5寸-21/2"	76.1	180	139.7	4	18	M16	20.7	77.6	90	27	3.45
80	3寸-3"	88.9	190	152.4	4	18	M16	22.3	90.5	108	29	4.01
100	4寸-4"	114.3	230	190.5	8	18	M16	22.3	116	135	32	5.63
125	5寸-5"	139.7	255	215.9	8	22	M20	22.3	143.5	164	35	6.74
150	6寸-6"	168.3	280	241.3	8	22	M20	23.9	170.5	192	38	7.9
200	8寸-8"	219.1	345	298.5	8	22	M20	27	221.5	246	43	12.9
250	10寸-10"	273	405	362	12	26	M24	28.6	276.5	305	48	17.6
300	12寸-12"	323.9	485	431.8	12	26	M24	30.2	328	365	54	27.69
350	14寸-14"	355.6	535	476.3	12	30	M27	33.4	360	400	56	37.68
400	16寸-16"	406.4	595	539.8	16	30	M27	35	411	457	62	48.12
450	18寸-18"	457	635	577.9	16	33	M30	38.1	462	505	67	49.49
500	20寸-20"	508	700	635	20	33	M30	41.3	513.5	559	71	67.19
600	24寸-24"	610	815	749.3	20	36	M33	46.1	616.5	663	81	92.62

HG/T20615-2009 SO 带颈平焊法兰Class300（50公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
15	4分-1/2"	21.3	95	66.7	4	16	M14	12.7	22.5	38	21	0.68
20	6分-3/4"	26.9	115	82.6	4	18	M16	14.3	27.5	48	24	1.14
25	8分-1"	33.7	125	88.9	4	18	M16	15.9	34.5	54	25	1.36
32	1.2寸-11/4"	42.4	135	98.4	4	18	M16	17.5	43.5	64	25	2.04
40	1.5寸-11/2"	48.3	155	114.3	4	22	M20	19.1	49.5	70	29	2.95
50	2寸-2"	60.3	165	127	8	18	M16	20.7	61.5	84	32	3.18
65	2.5寸-21/2"	76.1	190	149.2	8	22	M20	23.9	77.6	100	37	4.54
80	3寸-3"	88.9	210	168.3	8	22	M20	27	90.5	117	41	5.9
100	4寸-4"	114.3	255	200	8	22	M20	30.2	116	146	46	10.67
125	5寸-5"	139.7	280	235	8	22	M20	33.4	143.5	178	49	13.17
150	6寸-6"	168.3	320	269.9	12	22	M20	35	170.5	206	51	16.34
200	8寸-8"	219.1	380	330.2	12	26	M24	39.7	221.5	260	60	25.42
250	10寸-10"	273	445	387.4	16	30	M27	46.1	276.5	321	65	34.96
300	12寸-12"	323.9	520	450.8	16	33	M30	49.3	328	375	71	51.3
350	14寸-14"	355.6	585	514.4	20	33	M30	52.4	360	425	75	72.19
400	16寸-16"	406.4	650	571.5	20	36	M33	55.6	411	483	81	95.34
450	18寸-18"	457	710	628.6	24	36	M33	58.8	462	533	87	114.86
500	20寸-20"	508	775	685.8	24	36	M33	62	513.5	587	94	139.38
600	24寸-24"	610	915	812.8	24	42	M39*3	68.3	616.5	702	105	222.46

HG/T20615-2009 SO 带颈平焊法兰Class600（110公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
15	4分-1/2"	21.3	95	66.7	16	M14	4	14.3	22.5	38	22	0.91
20	6分-3/4"	26.9	115	82.6	18	M16	4	15.9	27.5	48	25	1.36
25	8分-1"	33.7	125	88.9	18	M16	4	17.5	34.5	54	27	1.59
32	1.2寸-11/4"	42.4	135	98.4	18	M16	4	20.7	43.5	64	29	2.04
40	1.5寸-11/2"	48.3	155	114.3	22	M20	8	22.3	49.5	70	32	2.95
50	2寸-2"	60.3	165	127	18	M16	8	25.4	61.5	84	37	3.63
65	2.5寸-21/2"	76.1	190	149.2	22	M20	8	28.6	77.6	100	41	5.45
80	3寸-3"	88.9	210	168.3	22	M20	8	31.8	90.5	117	46	6.81
100	4寸-4"	114.3	275	215.9	26	M24	8	38.1	116	152	54	14.98
125	5寸-5"	139.7	330	266.7	30	M27	8	44.5	143.5	189	60	28.6
150	6寸-6"	168.3	355	292.1	30	M27	12	47.7	170.5	222	67	36.32
200	8寸-8"	219.1	420	349.2	33	M30	12	55.6	221.5	273	76	44.04
250	10寸-10"	273	510	431.8	36	M33	16	63.5	276.5	343	86	80.36
300	12寸-12"	323.9	560	489	36	M33	20	66.7	328	400	92	97.61
350	14寸-14"	355.6	605	527	39	M36*3	20	69.9	360	432	94	117.59
400	16寸-16"	406.4	685	603.2	42	M39*3	20	76.2	411	495	106	166.16
450	18寸-18"	457	745	654	45	M42*3	20	82.6	462	546	117	216.1
500	20寸-20"	508	815	723.9	45	M42*3	24	88.9	513.5	610	127	277.85
600	24寸-24"	610	940	838.2	51	M48*3	24	101.6	616.5	718	140	397.7

HG/T20615-2009 SO 带颈平焊法兰Class900（150公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
15	4分-1/2"	21.3	120	82.6	4	22	M20	22.3	22.5	38	32	2.72
20	6分-3/4"	26.9	130	88.9	4	22	M20	25.4	27.5	44	35	2.72
25	8分-1"	33.7	150	101.6	4	26	M24	28.6	34.5	52	41	3.41
32	1.2寸-11/4"	42.4	160	111.1	4	26	M24	28.6	43.5	64	41	4.54
40	1.5寸-11/2"	48.3	180	123.8	4	30	M27	31.8	49.5	70	44	6.36
50	2寸-2"	60.3	215	165.1	8	26	M24	38.1	61.5	105	57	9.99
65	2.5寸-21/2"	76.1	245	190.5	8	30	M27	41.3	77.6	124	64	16.34
80	3寸-3"	88.9	240	190.5	8	26	M24	38.1	90.5	127	54	14.07
100	4寸-4"	114.3	290	235	8	33	M30	44.5	116	159	70	24.06
125	5寸-5"	139.7	350	279.4	8	36	M33	50.8	143.5	190	79	37.68
150	6寸-6"	168.3	380	317.5	12	33	M30	55.6	170.5	235	86	49.03
200	8寸-8"	219.1	470	393.7	12	39	M36*3	63.5	221.5	298	102	78.09
250	10寸-10"	273	545	469.9	16	39	M36*3	69.9	276.5	368	108	111.23
300	12寸-12"	323.9	610	533.4	20	39	M36*3	79.4	328	419	117	148
350	14寸-14"	355.6	640	558.8	20	42	M39*3	85.8	360	451	130	172.52
400	16寸-16"	406.4	705	616	20	45	M42*3	88.9	411	508	133	208.39
450	18寸-18"	457	785	685.8	20	51	M48*3	101.6	462	565	152	293.74
500	20寸-20"	508	855	749.3	20	55	M52*3	108	513.5	622	159	359.57
600	24寸-24"	610	1040	901.7	20	68	M64*3	139.7	616.5	749	203	671.92

HG/T20615-2009 SO 带颈平焊法兰Class1500（260公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
公称尺寸 DN	英制规格（英寸）	钢管外径 A	法兰外径 D	螺栓孔中心直径 K	螺栓孔数量 n（个）	螺栓孔直径 L	螺栓 Th	法兰厚度 C	法兰内径 B	法兰颈大端 N	法兰高度	近似质量 KG
15	4分-1/2"	21.3	120	82.6	4	22	M20	22.3	22.5	38	32	2.72
20	6分-3/4"	26.9	130	88.9	4	22	M20	25.4	27.5	44	35	2.72
25	8分-1"	33.7	150	101.6	4	26	M24	28.6	34.5	52	41	3.41
32	1.2寸-11/4"	42.4	160	111.1	4	26	M24	28.6	43.5	64	41	4.54
40	1.5寸-11/2"	48.3	180	123.8	4	30	M27	31.8	49.5	70	44	6.36
50	2寸-2"	60.3	215	165.1	8	26	M24	38.1	61.5	105	57	9.99
65	2.5寸-21/2"	76.1	245	190.5	8	30	M27	41.3	77.6	124	64	16.34
