不锈钢S30408 06Cr19Ni10 板式平焊法兰

这是什么法兰？

答案：板式平焊法兰。

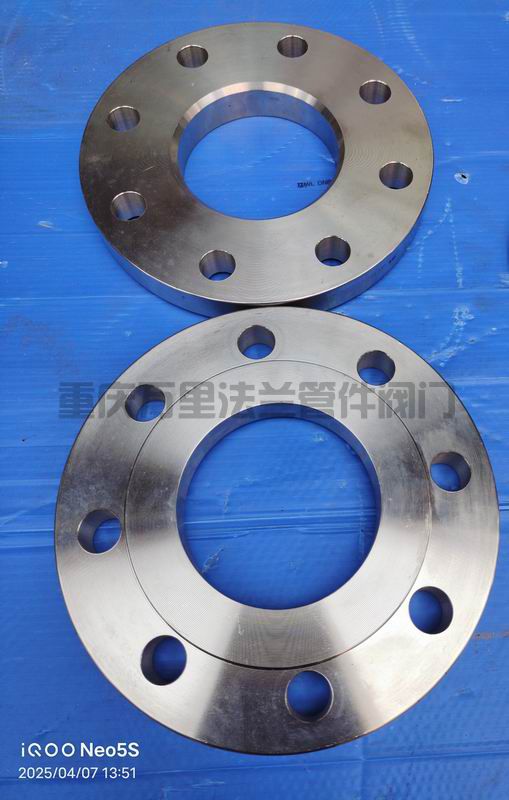

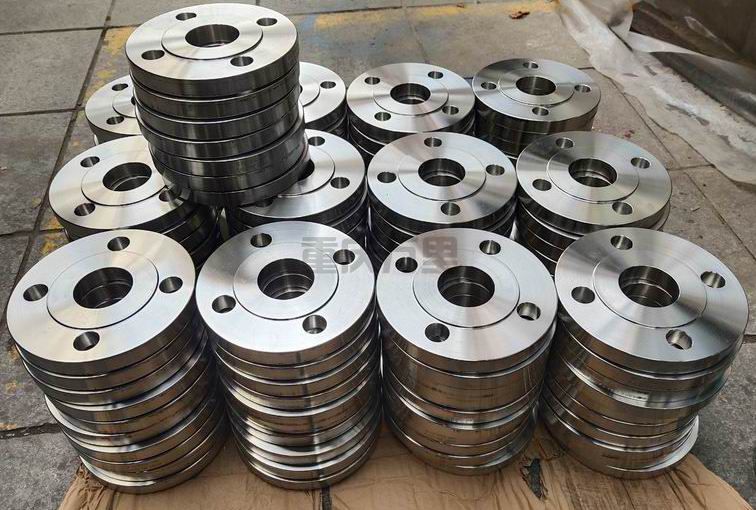

板式平焊法兰是管道配套常用的连接配件，管道插入法兰内孔然后法兰坡口处与管道接触处焊接；板式平焊法兰可与各种法兰式的低中压阀门配套使用，如常规使用的：闸阀、球阀、截止阀、止回阀、过滤器、管道阻火器等等。

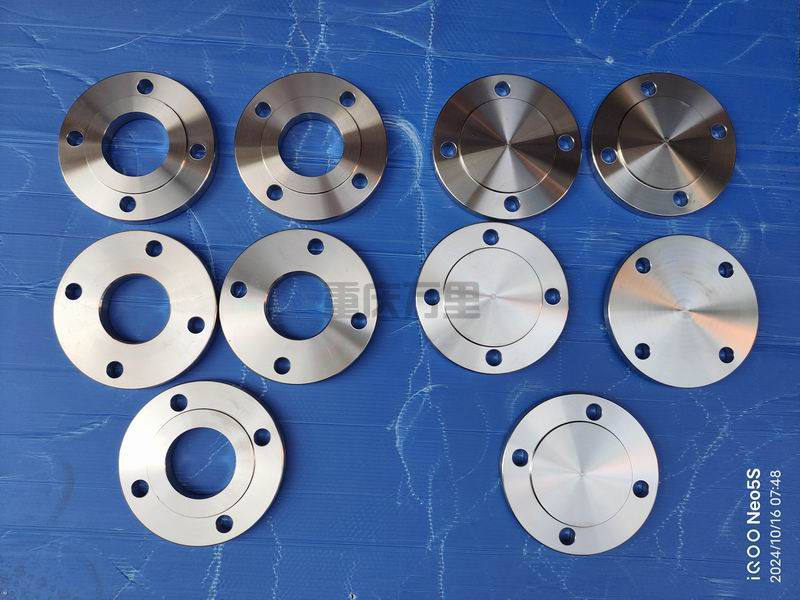

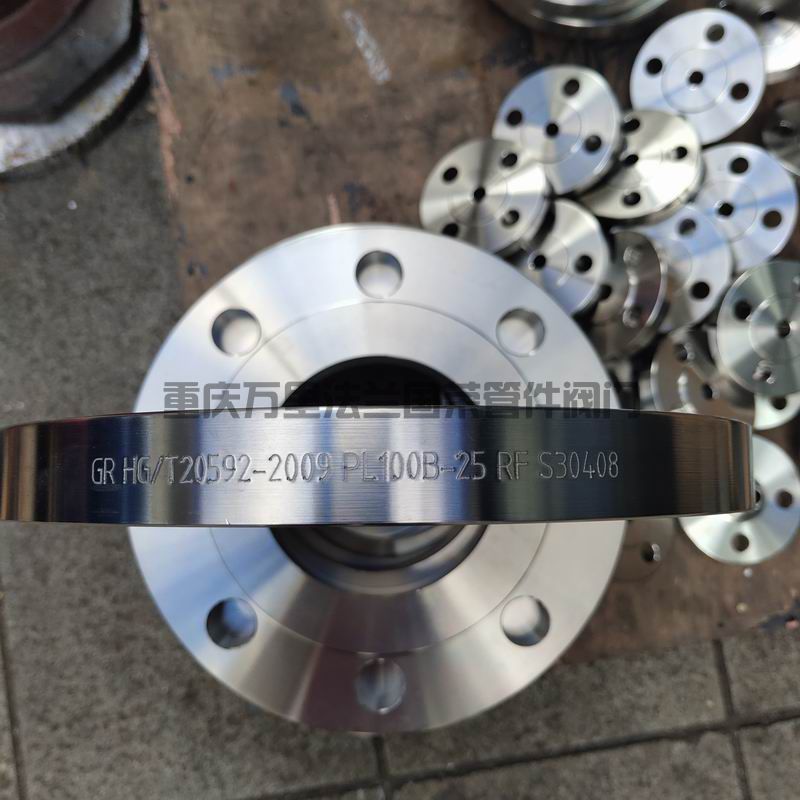

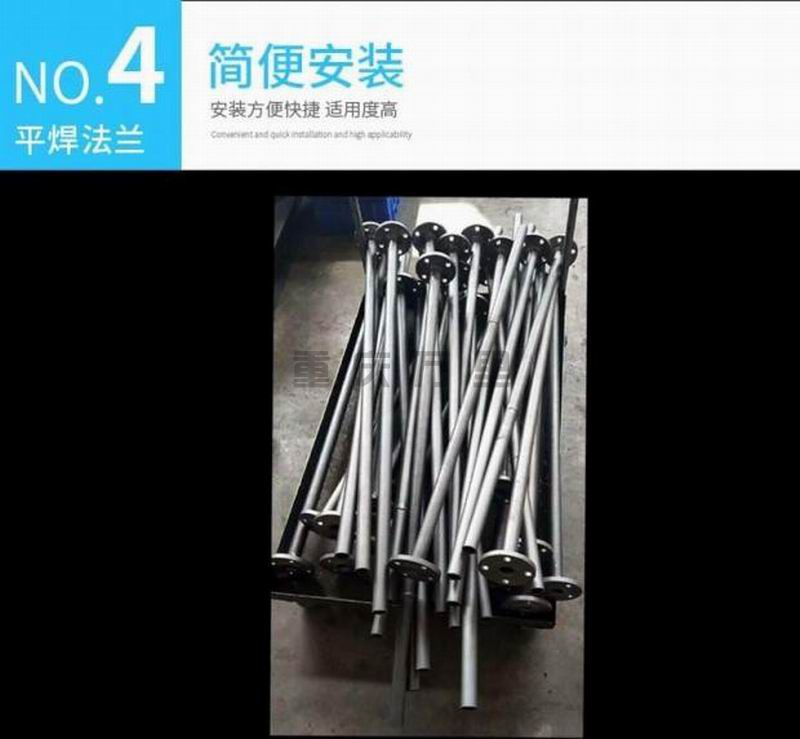

优点：板式平焊法兰安装简单轻易；节约成本。

工艺：铸造、卷制、切割钢板、锻压、锻打等。

加工方式：普车、数控、车、钻铣等。

制造标准：非标、国标、化标、美标、德标、电标、日标、欧标、俄标等；标准号常用为：JB/T81-1994/2015、GB/T9119-2000/2010、HG20593-97、HG/T20592-2009、GB/T9124.1-2019等

法兰用途：产品广泛使用于石油、化工、天然气、锅炉、压力容器、电力、冶金、船舶、食品、环保、水处理、制药等行业的工业管路上。

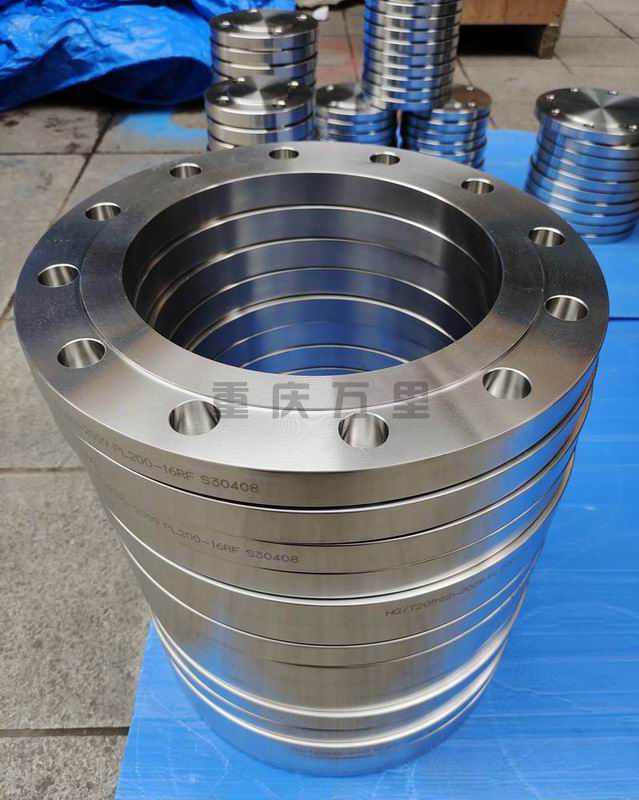

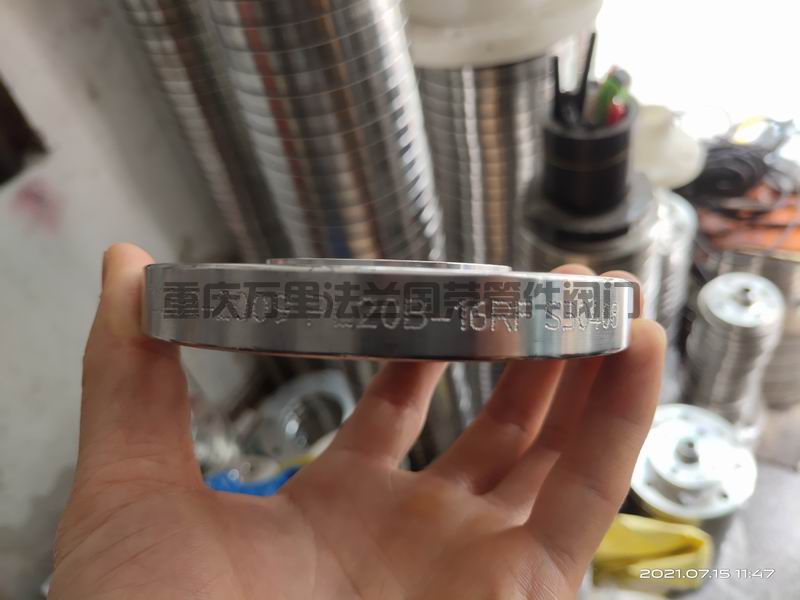

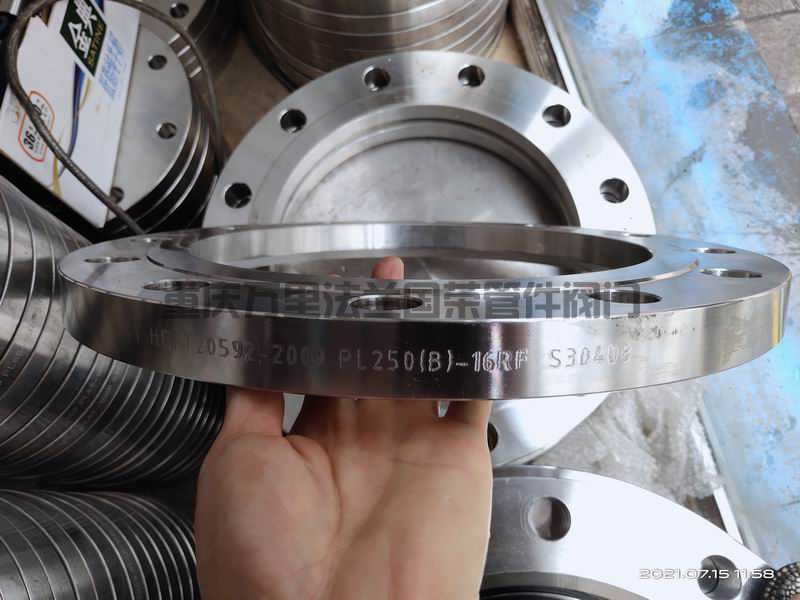

板式平焊兰代号为：PL。

法兰压力分为：0.6Mpa(6公斤)、1.0Mpa(10公斤)、1.6Mpa(16公斤)、2.5Mpa(25公斤）、4.0Mpa(40公斤)、6.3Mpa(63公斤)。

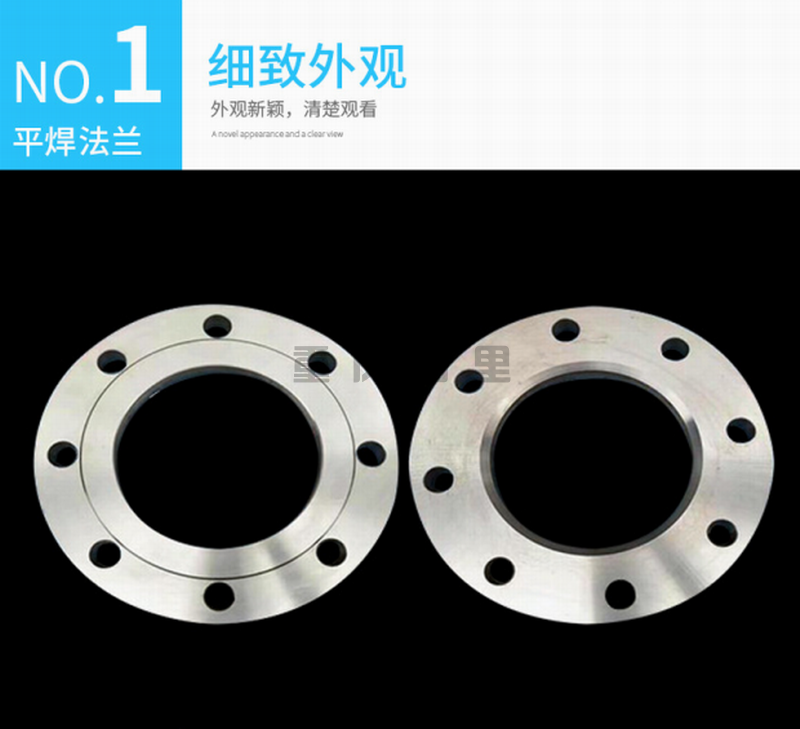

法兰密封面常分为：RF-突面、FF-全平面、M-凸面、FM-凹面。

板式平焊法兰以RF突面为常用。密封面有的需要三条水线，有的需要光滑平面，有的需要密螺纹。

法兰内孔以管道接管外径开孔，常规比接管外径大约1-2mm（例如：接管外径为57，法兰内孔一般为59，便于管子插入法兰内孔焊接。）

法兰标准以化工部HG/T20592-2009为例。

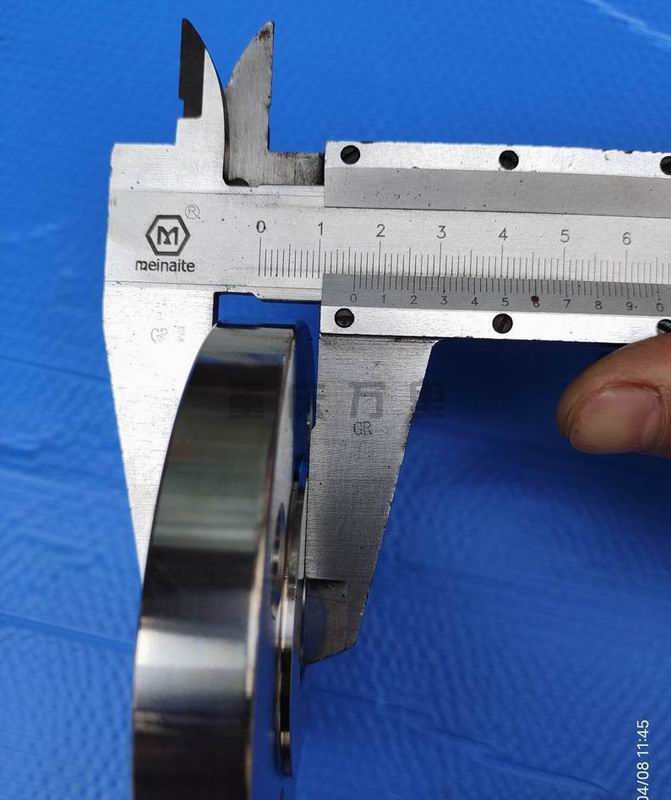

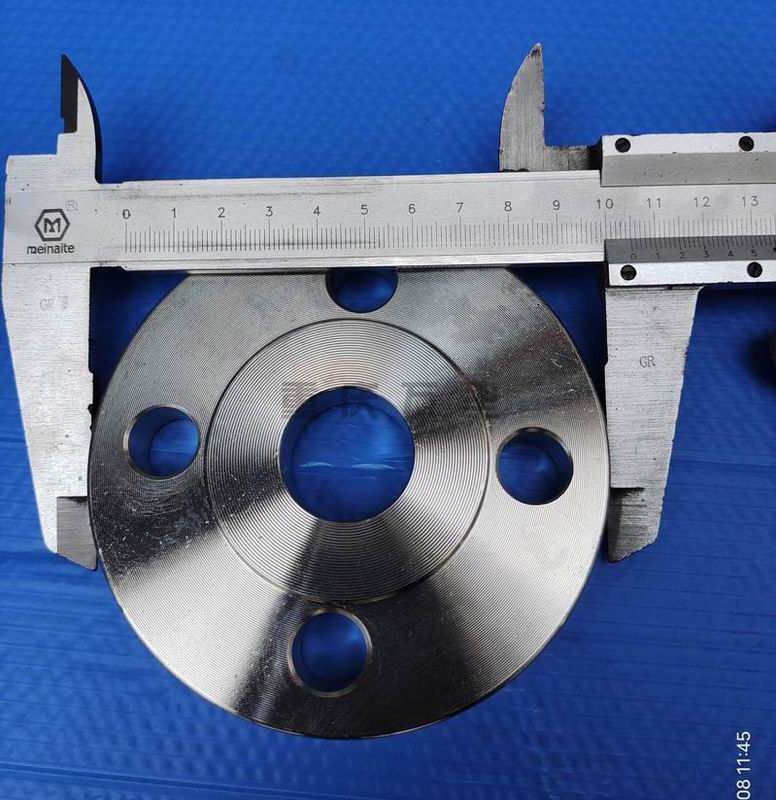

法兰尺寸：

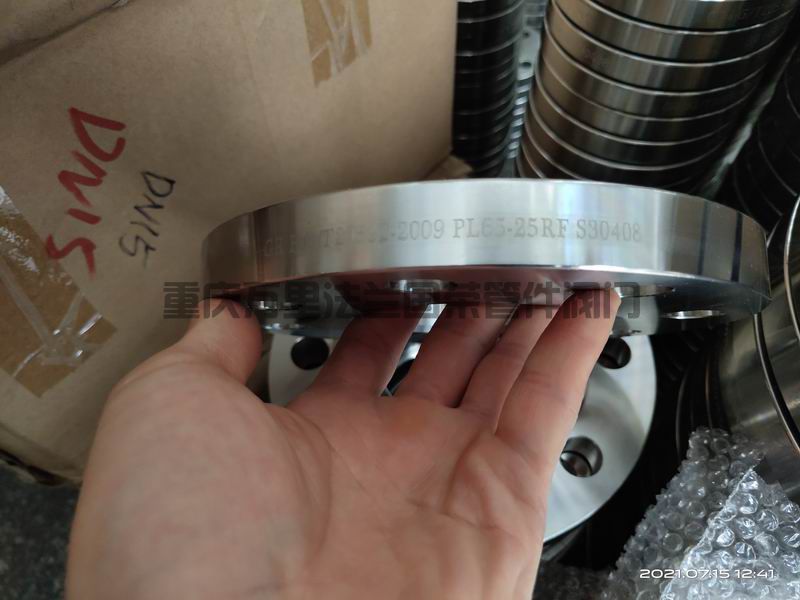

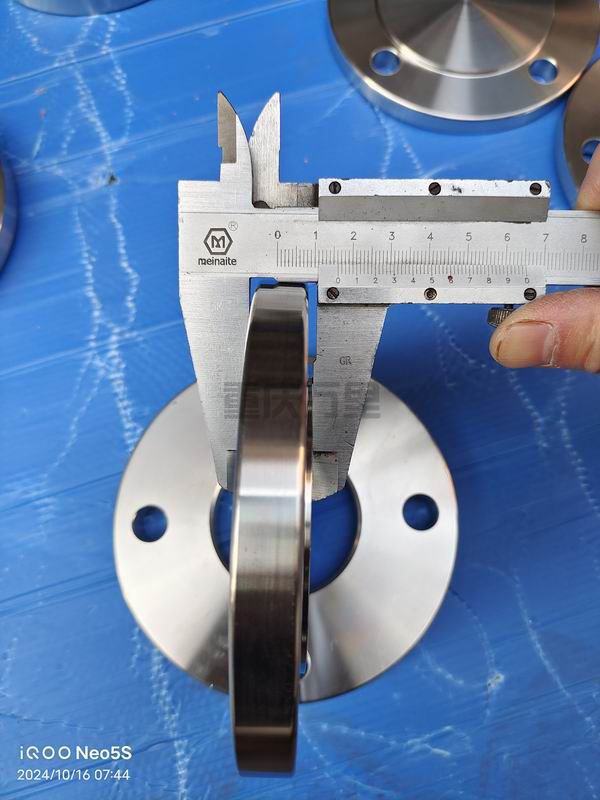

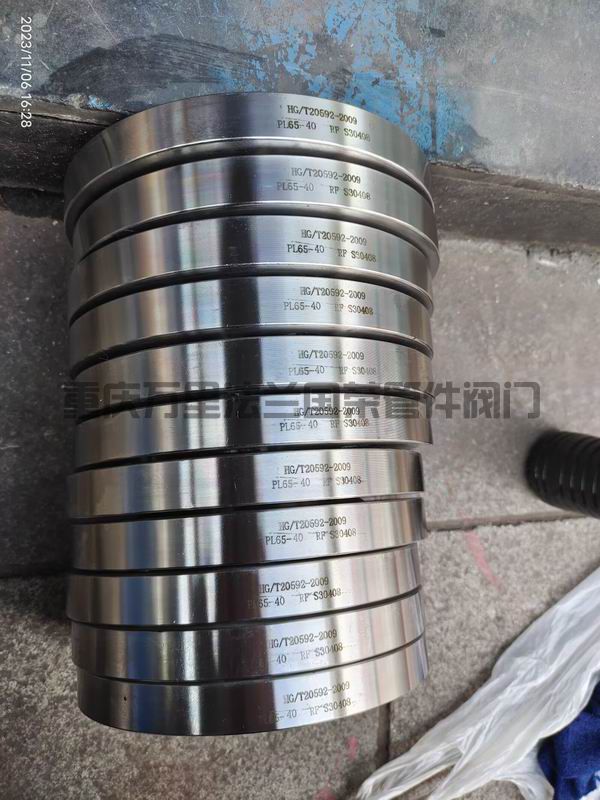

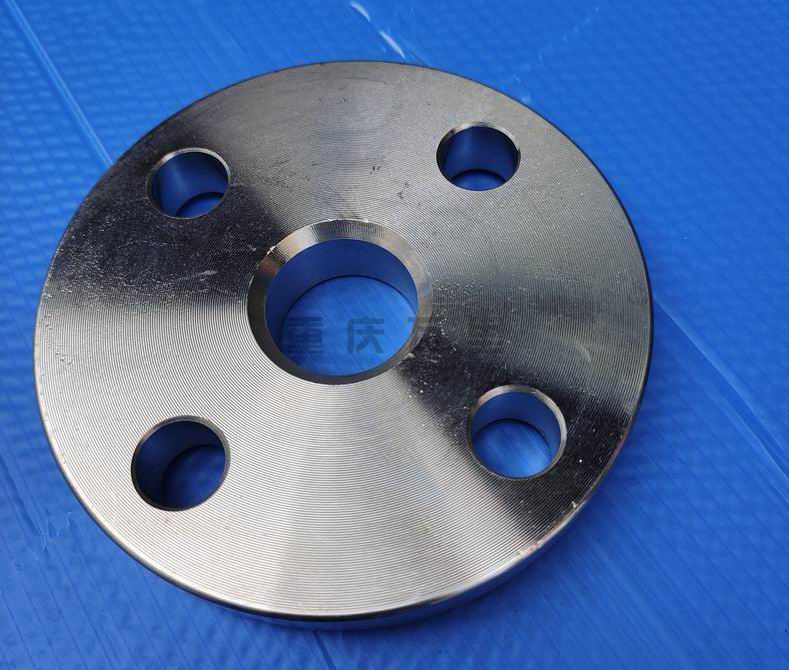

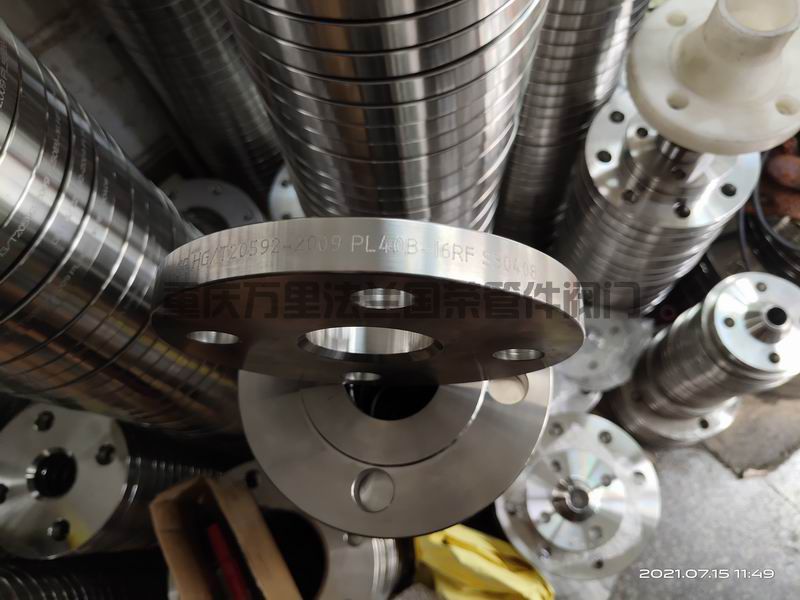

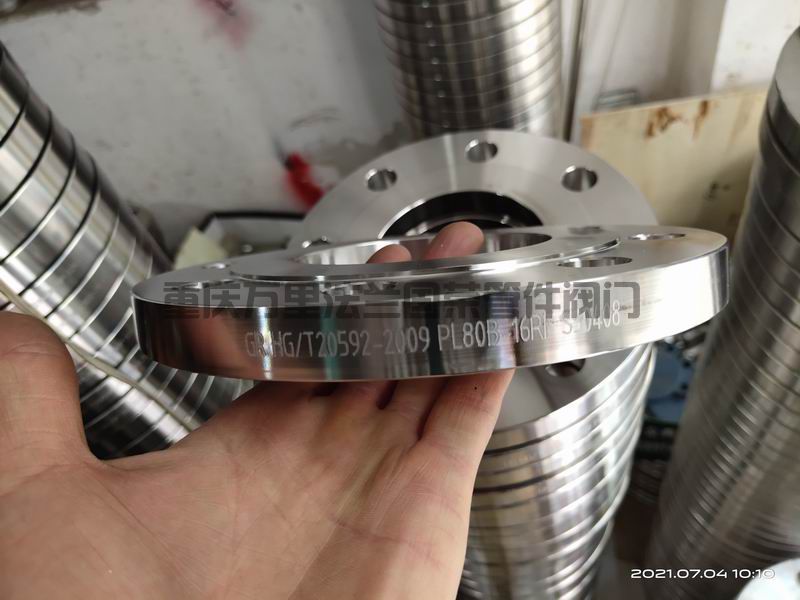

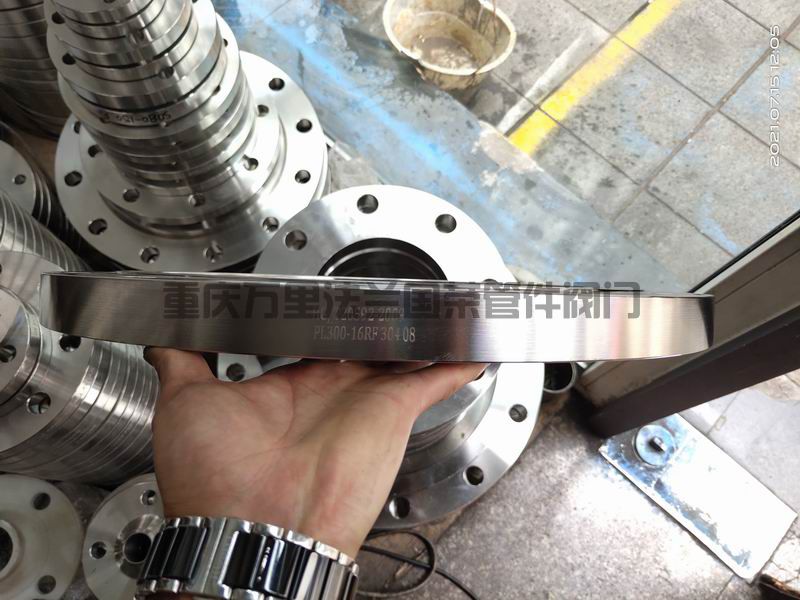

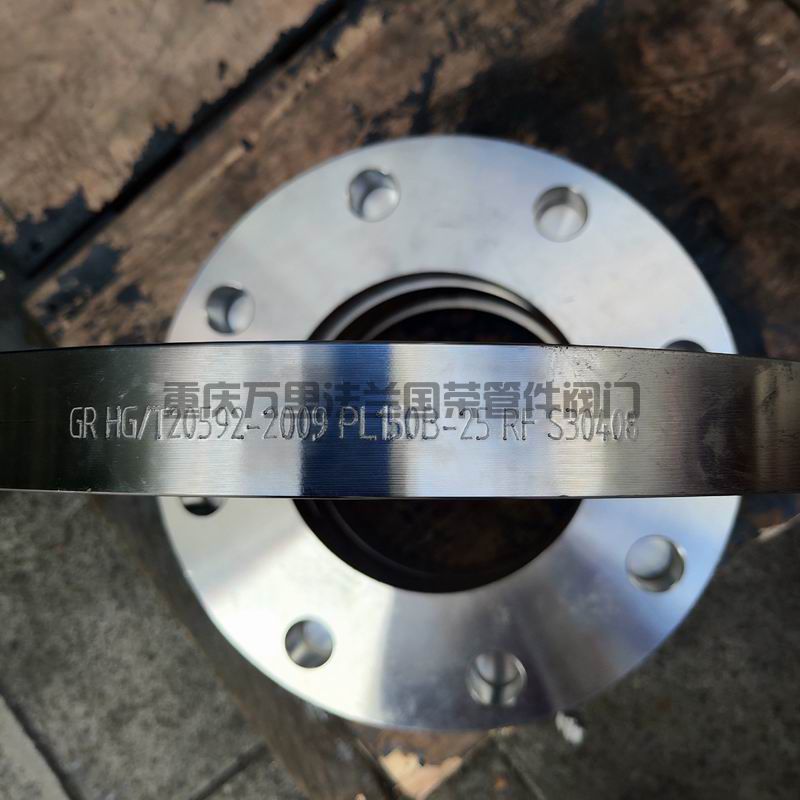

不锈钢S30408 06Cr19Ni10 板式平焊法兰(图1)

HG/T20592-2009 PL 板式平焊法兰 PN0.6Mpa（6公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	75	50	11	4	M10	12	18	15	0.5	M10*40	M10*55
15	4分-1/2"	21.3	18	80	55	11	4	M10	12	22.5	19	0.5	M10*40	M10*55
20	6分-3/4"	26.9	25	90	65	11	4	M10	14	27.5	26	0.6	M10*45	M10*60
25	8分-1"	33.7	32	100	75	11	4	M10	14	34.5	33	0.7	M10*45	M10*60
32	1.2寸-11/4"	42.4	38	120	90	14	4	M12	16	43.5	39	1.2	M12*50	M12*70
40	1.5寸-11/2"	48.3	45	130	100	14	4	M12	16	49.5	46	1.5	M12*50	M12*70
50	2寸-2"	60.3	57	140	110	14	4	M12	16	61.5	59	1.5	M12*50	M12*70
65	2.5寸-21/2"	76.1	76	160	130	14	4	M12	16	77.5	78	2	M12*50	M12*70
80	3寸-3"	88.9	89	190	150	18	4	M16	18	90.5	91	3	M16*60	M16*85
100	4寸-4"	114.3	108	210	170	18	4	M16	18	116	110	3.5	M16*60	M16*85
125	5寸-5"	139.7	133	240	200	18	8	M16	20	143.5	135	4.5	M16*65	M16*90
150	6寸-6"	168.3	159	265	225	18	8	M16	20	170.5	161	5	M16*65	M16*90
175		-	194	295	255	18	8	M16	22	-	196	6	M16*70	M16*95
200	8寸-8"	219.1	219	320	280	18	8	M16	22	221.5	222	7	M16*70	M16*95
225		-	245	345	305	18	8	M16	22	-	248	8	M16*70	M16*95
250	10寸-10"	273	273	375	335	18	12	M16	24	276.5	276	9	M16*75	M16*95
300	12寸-12"	323.9	325	440	395	22	12	M20	24	328	328	12	M20*80	M20*105
350	14寸-14"	355.6	377	490	445	22	12	M20	26	360	381	17	M20*80	M20*110
400	16寸-16"	406.4	426	540	495	22	16	M20	28	411	430	20	M20*85	M20*115
450	18寸-18"	457	480	595	550	22	16	M20	30	462	485	24.5	M20*90	M20*120
500	20寸-20"	508	530	645	600	22	20	M20	30	513.5	535	26.5	M20*90	M20*120
600	24寸-24"	610	630	755	705	26	20	M24	32	616.5	636	35	M24*100	M24*135
700		711	720	860	810	26	24	M24	40	715	724	46	GB/T9119-2010
800		813	820	975	920	30	24	M27	44	817	824	64
900		914	920	1075	1020	30	24	M27	48	918	924	78
1000		1016	1020	1175	1120	30	28	M27	52	1020	1024	93
1200		1219	1220	1405	1340	33	32	M30	60	1223	1224	156
1400		1422	1420	1630	1560	36	36	M33	72(68)	1426	1424	249
1600		1526	1620	1830	1760	36	40	M33	80(76)	1630	1624	314
1800		1829	1820	2045	1970	39	44	M36	88(84)	1838	1824	415
2000		2032	2020	2265	2180	42	48	M39	96(92)	2036	2024	546
注：带括号尺寸不推荐使用，并且仅适用于船用法兰。括号内尺寸为原标准法兰厚度，对于现有设备或者供需双方认可仍可采用括号内的法兰厚度尺寸。
HG/T20592-2009 PL 板式平焊法兰 PN1.0Mpa（10公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	14	18	15	0.6	M12*50	M12*65
15	4分-1/2"	21.3	18	95	65	14	4	M12	14	22.5	19	0.7	M12*50	M12*65
20	6分-3/4"	26.9	25	105	75	14	4	M12	16	27.5	26	1	M12*50	M12*70
25	8分-1"	33.7	32	115	85	14	4	M12	16	34.5	33	1.1	M12*50	M12*70
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	43.5	39	2	M16*60	M16*85
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	49.5	46	2.1	M16*65	M16*85
50	2寸-2"	60.3	57	165	125	18	4	M16	19	61.5	59	2.8	M16*65	M16*85
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	20	77.5	78	3.3	M16*65	M16*90
80	3寸-3"	88.9	89	200	160	18	8	M16	20	90.5	91	3.6	M16*65	M16*90
100	4寸-4"	114.3	108	220	180	18	8	M16	22	116	110	4.6	M16*70	M16*95
125	5寸-5"	139.7	133	250	210	18	8	M16	22	143.5	135	5.7	M16*70	M16*95
150	6寸-6"	168.3	159	285	240	22	8	M20	24	170.5	161	7.6	M20*80	M20*105
175		-	194	315	270	22	8	M20	24	-	196	8.5	M20*80	M20*105
200	8寸-8"	219.1	219	340	295	22	8	M20	24	221.5	222	9.5	M20*80	M20*105
225		-	245	370	325	22	8	M20	24	-	248	10	M20*80	M20*105
250	10寸-10"	273	273	395	350	22	12	M20	26	276.5	276	12	M20*80	M20*110
300	12寸-12"	323.9	325	445	400	22	12	M20	26	328	328	14.6	M20*80	M20*110
350	14寸-14"	355.6	377	505	460	22	16	M20	28	360	381	20.5	M20*85	M20*115
400	16寸-16"	406.4	426	565	515	26	16	M24	32	411	430	27.5	M24*100	M24*135
450	18寸-18"	457	480	615	565	26	20	M24	36	462	485	33.5	M24*105	M24*140
500	20寸-20"	508	530	670	620	26	20	M24	38	513.5	535	40	M24*110	M24*145
600	24寸-24"	610	630	780	725	30	20	M27	42	616.5	636	54.5	M27*120	M27*160
700		711	720	895	840	30	24	M27	50	715	724	75	GB/T9119-2010
800		813	820	1015	950	33	24	M30	56	817	824	107
900		914	920	1115	1050	33	28	M30	62	918	924	131
1000		1016	1020	1230	1160	36	28	M33	70	1020	1024	178
1200		1219	1220	1455	1380	39	32	M36	83	1223	1224	283
1400		1422	1420	1675	1590	42	36	M39	90	1426	1424	385
1600		1526	1620	1915	1820	48	40	M45	100	1630	1624	564
1800		1829	1820	2115	2020	48	44	M45	110	1838	1824	693
2000		2032	2020	2325	2230	48	48	M45	120	2036	2024	869

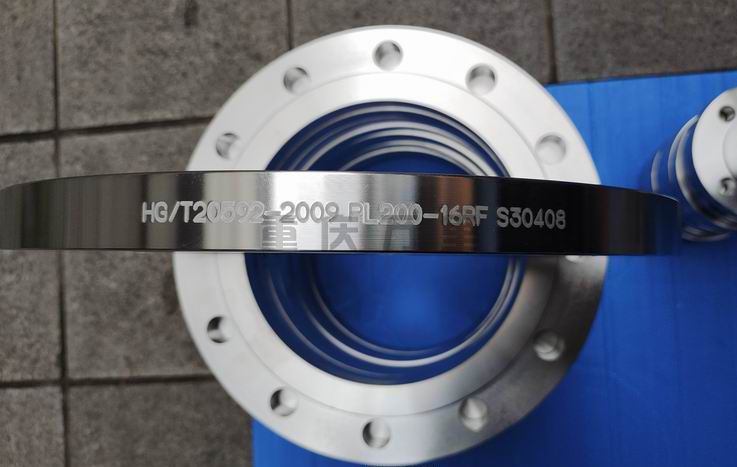

HG/T20592-2009 PL 板式平焊法兰 PN1.6Mpa（16公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	14	18	15	0.6	M12*50	M12*65
15	4分-1/2"	21.3	18	95	65	14	4	M12	14	22.5	19	0.7	M12*50	M12*65
20	6分-3/4"	26.9	25	105	75	14	4	M12	16	27.5	26	1	M12*50	M12*70
25	8分-1"	33.7	32	115	85	14	4	M12	16	34.5	33	1.1	M12*50	M12*70
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	43.5	39	2	M16*60	M16*85
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	49.5	46	2.1	M16*65	M16*85
50	2寸-2"	60.3	57	165	125	18	4	M16	19	61.5	59	2.8	M16*65	M16*85
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	20	77.5	78	3.3	M16*65	M16*90
80	3寸-3"	88.9	89	200	160	18	8	M16	20	90.5	91	3.6	M16*65	M16*90
100	4寸-4"	114.3	108	220	180	18	8	M16	22	116	110	4.6	M16*70	M16*95
125	5寸-5"	139.7	133	250	210	18	8	M16	22	143.5	135	5.7	M16*70	M16*95
150	6寸-6"	168.3	159	285	240	22	8	M20	24	170.5	161	7.6	M20*80	M20*105
175		-	194	315	270	22	8	M20	24	-	196	8.5	M20*80	M20*105
200	8寸-8"	219.1	219	340	295	22	12	M20	26	221.5	222	9.7	M20*80	M20*110
225		-	245	370	325	22	12	M20	27	-	248	12	M20*90	M20*120
250	10寸-10"	273	273	405	355	26	12	M24	29	276.5	276	14	M24*95	M24*125
300	12寸-12"	323.9	325	460	410	26	12	M24	32	328	328	19	M24*100	M24*135
350	14寸-14"	355.6	377	520	470	26	16	M24	35	360	381	24.7	M24*105	M24*140
400	16寸-16"	406.4	426	580	525	30	16	M27	38	411	430	32.1	M27*115	M27*150
450	18寸-18"	457	480	640	585	30	20	M27	42	462	485	40.5	M27*120	M27*160
500	20寸-20"	508	530	715	650	33	20	M30	46	513.5	535	57.6	M30*135	M30*175
600	24寸-24"	610	630	840	770	36	20	M33	52	616.5	636	88.2	M33*150	M33*190
700		711	720	910	840	36	24	M33	63	715	724	101	GB/T9119-2010
800		813	820	1025	950	39	24	M36	74	817	824	147
900		914	920	1125	1050	39	28	M36	82	918	924	180
1000		1016	1020	1255	1170	42	28	M39	90	1020	1024	256
1200		1219	1220	1485	1390	48	32	M45	95	1223	1224	360
1400		1422	1420	1685	1590	48	36	M45	103	1426	1424	450
1600		1526	1620	1930	1820	56	40	M52	115	1630	1624	666
1800		1829	1820	2130	2020	56	44	M52	126	1838	1824	815
2000		2032	2020	2345	2230	62	48	M56	138	2036	2024	1015
注:公称尺寸DN10-DN40的法兰使用PN40法兰的尺寸。对于铸铁法兰和铜合金法兰，该规格的法兰可能是4个螺检孔的，因此当制造厂和用户协商同意后，与铸铁法兰和铜合金法兰配对使用的钢制法兰可以果用4个螺栓孔。用户可以根据计算确定法兰厚度。带括号尺寸不推荐使用，并且仅适用于船用法兰。

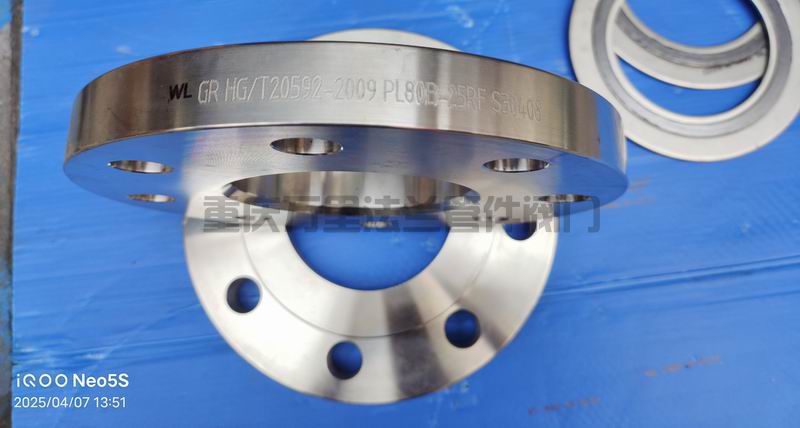

HG/T20592-2009 PL 板式平焊法兰 PN2.5Mpa（25公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	14	18	15	0.6	M12*50	M12*65
15	4分-1/2"	21.3	18	95	65	14	4	M12	14	22.5	19	0.7	M12*50	M12*65
20	6分-3/4"	26.9	25	105	75	14	4	M12	16	27.5	26	1	M12*50	M12*70
25	8分-1"	33.7	32	115	85	14	4	M12	16	34.5	33	1.1	M12*50	M12*70
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	43.5	39	2	M16*60	M16*85
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	49.5	46	2.1	M16*65	M16*85
50	2寸-2"	60.3	57	165	125	18	4	M16	20	61.5	59			M16*90
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	22	77.5	78			M16*95
80	3寸-3"	88.9	89	200	160	18	8	M16	24	90.5	91			M16*95
100	4寸-4"	114.3	108	235	190	22	8	M20	26	115	110			M20*110
125	5寸-5"	139.7	133	270	220	26	8	M24	28	143.5	135			M24*125
150	6寸-6"	168.3	159	300	250	26	8	M24	30	170.5	161			M24*130
175		-	194	330	280	26	12	M24	32	-	196	14		M20*135
200	8寸-8"	219.1	219	360	310	26	12	M24	32	221.5	222	14.5		M24*135
225		-	245	400	340	30	12	M27	34	-	248	17		M20*140
250	10寸-10"	273	273	425	370	30	12	M27	35	276.5	276	20.2		M27*145
300	12寸-12"	323.9	325	485	430	30	16	M27	38	328	328	26.5		M27*150
350	14寸-14"	355.6	377	555	490	33	16	M30	42	360	381	42		M30*165
400	16寸-16"	406.4	426	620	550	36	16	M33	46	411	430	55		M33*180
450	18寸-18"	457	480	670	600	36	20	M33	50	462	485	64.5		M33*190
500	20寸-20"	508	530	730	660	36	20	M33	56	513.5	535	84		M33*200
600	24寸-24"	610	630	845	770	39	20	M36*3	68	616.5	636	127.5		M363230
700		711	720	960	875	42	24	M39	85	715	724	180	GB/T9119-2010
800		813	820	1085	990	48	24	M45	95	817	824	252	GB/T9119-2010
注：公称尺寸DN10-DN150的法兰使用PN40法兰的尺寸。
HG/T20592-2009 PL 板式平焊法兰 PN4.0Mpa（40公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	14	18	15	0.6		M12*65
15	4分-1/2"	21.3	18	95	65	14	4	M12	14	22.5	19	0.7		M12*65
20	6分-3/4"	26.9	25	105	75	14	4	M12	16	27.5	26	1		M12*70
25	8分-1"	33.7	32	115	85	14	4	M12	16	34.5	33	1.1		M12*70
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	43.5	39	2		M16*85
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	49.5	46	2.1		M16*85
50	2寸-2"	60.3	57	165	125	18	4	M16	20	61.5	59			M16*90
65	2.5寸-21/2"	76.1	70	185	145	18	8	M16	22	77.5	78			M16*95
80	3寸-3"	88.9	89	200	160	18	8	M16	24	90.5	91			M16*95
100	4寸-4"	114.3	108	235	190	22	8	M20	26	116	110			M20*110
125	5寸-5"	139.7	133	270	220	26	8	M24	28	143.5	135			M24*125
150	6寸-6"	168.3	159	300	250	26	8	M24	30	170.5	161			M24*130
200	8寸-8"	219.1	219	375	320	30	12	M27	36	221.5	222	18		M27*145
250	10寸-10"	273	273	450	385	33	12	M30	42	276.5	276	29.5		M30*165
300	12寸-12"	323.9	325	515	450	33	16	M30	48	328	328	41.5		M30*175
350	14寸-14"	355.6	377	580	510	36	16	M33	54	360	381	62		M33*200
400	16寸-16"	406.4	426	660	585	39	16	M36*3	60	411	430	89.5		M363210
450	18寸-18"	457	480	685	610	39	20	M36*3	66	462	485	91.5		M363225
500	20寸-20"	508	530	755	670	42	20	M39*3	72	513.5	535	120.5		M393245
600	24寸-24"	610	630	890	795	48	20	M45*3	84	616.5	636	189.5		M453290

GB/T9119-2010 PL 板式平焊法兰 PN6.3Mpa（63公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰内径 B1		近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	100	70	14	4	M12	20	18	15	1		M12*85
15	4分-1/2"	21.3	18	105	75	14	4	M12	20	22.5	19	1.2		M12*85
20	6分-3/4"	26.9	25	130	90	18	4	M16	22	27.5	26	1.9		M16*95
25	8分-1"	33.7	32	140	100	18	4	M16	24	34.5	33	2.4		M16*95
32	1.2寸-11/4"	42.4	38	155	110	22	4	M20	24	43.5	39	2.9		M20*105
40	1.5寸-11/2"	48.3	45	170	125	22	4	M20	26	49.5	46	3.7		M20*110
50	2寸-2"	60.3	57	180	135	22	4	M20	26	61.5	59	4		M20*110
65	2.5寸-21/2"	76.1	70	205	160	22	8	M20	26	77.5	78	4.8		M20*110
80	3寸-3"	88.9	89	215	170	22	8	M20	30	90.5	91	5.9		M20*120
100	4寸-4"	114.3	108	250	250	200	8	M24	32	116	110	8.4		M24*135
125	5寸-5"	139.7	133	295	295	240	8	M27	34	143.5	135	12.1		M20*140
150	6寸-6"	168.3	159	345	345	280	8	M30	36	170.5	161	17.6		M30*160
200	8寸-8"	219.1	219	415	415	345	12	M33	48	221.5	222	30.4		M33*200
250	10寸-10"	273	273	470	470	400	12	M33	55	276.5	276	42.3		M33*220
300	12寸-12"	323.9	325	530	530	460	16	M33	65	328	328	58.9		M33*250
350	14寸-14"	355.6	377	600	600	525	16	M36	72	360	381	81.7		M36*270
400	16寸-16"	406.4	426	670	670	585	16	M39	80	411	430	113		M39*300
