不锈钢S30408 06Cr19Ni10 美标法兰盖盲板

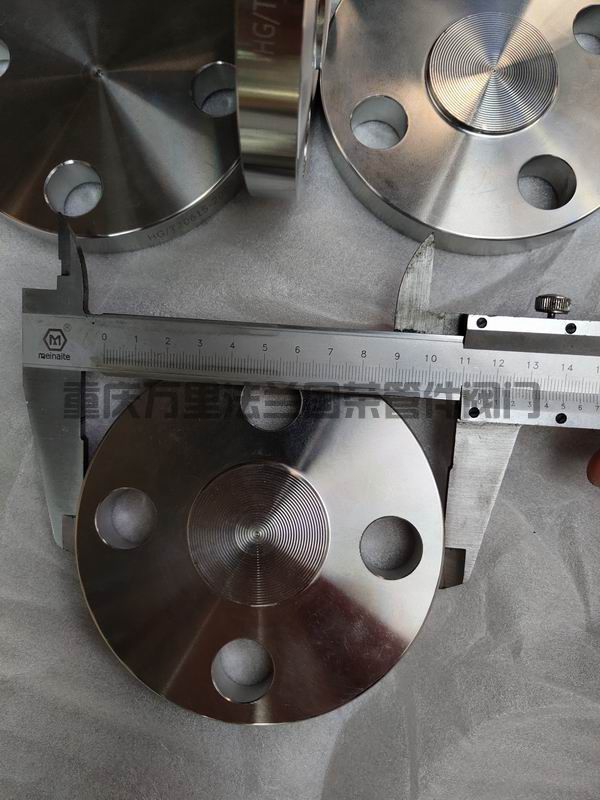

美标法兰盖盲板不锈钢S30408 06Cr19Ni10(图1)

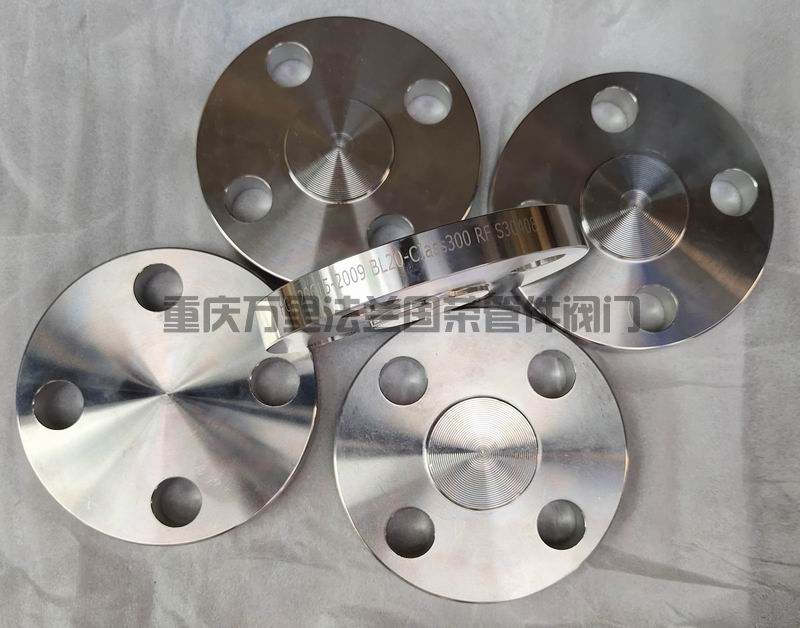

美标法兰盖盲板不锈钢S30408 06Cr19Ni10(图2)

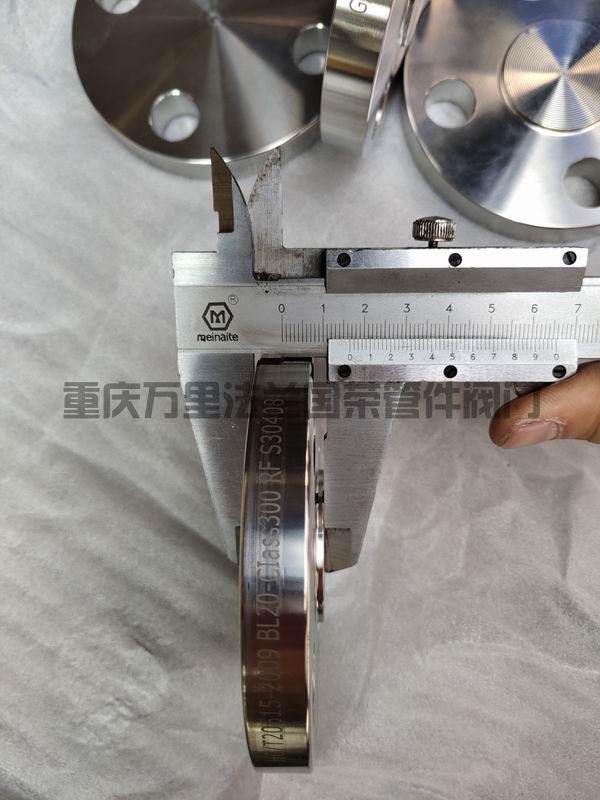

美标法兰盖盲板不锈钢S30408 06Cr19Ni10(图3)

美标法兰盖盲板不锈钢S30408 06Cr19Ni10(图4)

HG/T20615-2009 BL 法兰盖Class150（20公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
15	4分-1/2"	90	60.3	16	4	M14	9.6	0.91
20	6分-3/4"	100	69.9	16	4	M14	11.2	0.91
25	8分-1"	110	79.4	16	4	M14	12.7	0.91
32	1.2寸-11/4"	115	88.9	16	4	M14	14.3	1.36
40	1.5寸-11/2"	125	98.4	16	4	M14	15.9	1.36
50	2寸-2"	150	120.7	18	4	M16	17.5	1.82
65	2.5寸-21/2"	180	139.7	18	4	M16	20.7	3.18
80	3寸-3"	190	152.4	18	4	M16	22.3	4.09
100	4寸-4"	230	190.5	18	8	M16	22.3	7.72
125	5寸-5"	255	215.9	22	8	M20	22.3	9.08
150	6寸-6"	280	241.3	22	8	M20	23.9	12.26
200	8寸-8"	345	298.58	22	8	M20	27	21.34
250	10寸-10"	405	362	26	12	M24	28.6	30.42
300	12寸-12"	485	431.8	26	12	M24	30.2	45
350	14寸-14"	535	476.3	30	12	M27	33.4	63.11
400	16寸-16"	595	539.8	30	16	M27	35	84.9
450	18寸-18"	635	577.9	33	16	M30	38.1	98.52
500	20寸-20"	700	635	33	20	M30	41.3	128.48
600	24寸-24"	815	749.3	36	20	M33	46.1	188.41

HG/T20615-2009 BL 法兰盖Class300（50公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
15	4分-1/2"	95	66.7	16	4	M14	12.7	0.91
20	6分-3/4"	115	82.6	18	4	M16	14.3	1.36
25	8分-1"	125	88.9	18	4	M16	15.9	1.82
32	1.2寸-11/4"	135	98.4	18	4	M16	17.5	2.72
40	1.5寸-11/2"	155	114.3	22	4	M20	19.1	3.18
50	2寸-2"	165	127	18	8	M16	20.7	3.63
65	2.5寸-21/2"	190	149.2	22	8	M20	23.9	5.45
80	3寸-3"	210	168.3	22	8	M20	27	7.26
100	4寸-4"	255	200	22	8	M20	30.2	12.71
125	5寸-5"	280	235	22	8	M20	33.4	16.8
150	6寸-6"	320	269.9	22	12	M20	35	21.79
200	8寸-8"	380	330.2	26	12	M24	39.7	35.87
250	10寸-10"	445	387.4	30	16	M27	46.1	55.39
300	12寸-12"	520	450.8	33	16	M30	49.3	83.08
350	14寸-14"	585	514.4	33	20	M30	52.4	109.41
400	16寸-16"	650	571.5	36	20	M33	55.6	143.01
450	18寸-18"	710	628.6	36	24	M33	58.8	187.96
500	20寸-20"	775	685.8	36	24	M33	62	233.81
600	24寸-24"	915	812.8	42	24	M39*3	68.3	363.2

HG/T20615-2009 BL 法兰盖Class600（110公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
15	4分-1/2"	95	66.7	16	4	M14	14.3	0.91
20	6分-3/4"	115	82.6	18	4	M16	15.9	1.36
25	8分-1"	125	88.9	18	4	M16	17.5	1.82
32	1.2寸-11/4"	135	98.4	18	4	M16	20.7	2.72
40	1.5寸-11/2"	155	114.3	22	4	M20	22.3	3.63
50	2寸-2"	165	127	18	8	M16	25.4	4.54
65	2.5寸-21/2"	190	149.2	22	8	M20	28.6	6.81
80	3寸-3"	210	168.3	22	8	M20	31.8	9.08
100	4寸-4"	275	215.9	26	8	M24	38.1	18.61
125	5寸-5"	330	266.7	30	8	M27	44.5	30.87
150	6寸-6"	355	292.1	30	12	M27	47.7	39.04
200	8寸-8"	420	349.2	33	12	M30	55.6	63.11
250	10寸-10"	510	431.8	36	16	M33	63.5	104.87
300	12寸-12"	560	489	36	20	M33	66.7	133.93
350	14寸-14"	605	527	39	20	M36*3	69.9	148.91
400	16寸-16"	685	603.2	42	20	M39*3	76.2	239.26
450	18寸-18"	745	654	45	20	M42*3	82.6	301.91
500	20寸-20"	815	723.9	45	24	M42*3	88.9	388.17
600	24寸-24"	940	838.2	51	24	M48*3	101.6	533.45

HG/T20615-2009 BL 法兰盖Class900（150公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
15	4分-1/2"	120	82.6	22	4	M20	22.3	1.82
20	6分-3/4"	130	88.9	22	4	M20	25.4	2.72
25	8分-1"	150	101.6	26	4	M24	28.6	4.09
32	1.2寸-11/4"	160	111.1	26	4	M24	28.6	4.54
40	1.5寸-11/2"	180	123.8	30	4	M27	31.8	6.36
50	2寸-2"	215	165.1	26	8	M24	38.1	11.35
65	2.5寸-21/2"	245	190.5	30	8	M27	41.3	15.89
80	3寸-3"	240	190.5	26	8	M24	38.1	14.53
100	4寸-4"	290	235	33	8	M30	44.5	24.52
125	5寸-5"	350	279.4	36	8	M33	50.8	39.5
150	6寸-6"	380	317.5	33	12	M30	55.6	51.3
200	8寸-8"	470	393.7	39	12	M36*3	63.5	89.44
250	10寸-10"	545	469.9	39	16	M36*3	69.9	131.66
300	12寸-12"	610	533.4	39	20	M36*3	79.4	187.5
350	14寸-14"	640	558.8	42	20	M39*3	85.8	224.28
400	16寸-16"	705	616	45	20	M42*3	88.9	281.03
450	18寸-18"	785	685.8	51	20	M48*3	101.6	399.52
500	20寸-20"	855	749.3	55	20	M52*3	108	502.58
600	24寸-24"	1040	901.7	68	20	M64*3	139.7	952.95

HG/T20615-2009 BL 法兰盖Class1500（260公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
15	4分-1/2"	120	82.6	22	4	M20	22.3	1.82
20	6分-3/4"	130	88.9	22	4	M20	25.4	2.72
25	8分-1"	150	101.6	26	4	M24	28.6	4.09
32	1.2寸-11/4"	160	111.1	26	4	M24	28.6	4.54
40	1.5寸-11/2"	180	123.8	30	4	M27	31.8	6.36
50	2寸-2"	215	165.1	26	8	M24	38.1	11.35
65	2.5寸-21/2"	245	190.5	30	8	M27	41.3	15.89
80	3寸-3"	265	203.2	33	8	M30	47.7	21.79
100	4寸-4"	310	241.3	36	8	M33	54	33.14
125	5寸-5"	375	292.1	42	8	M39*3	73.1	64.47
150	6寸-6"	395	317.5	39	12	M36*3	82.6	72.19
200	8寸-8"	485	393.7	45	12	M42*3	92.1	137.11
250	10寸-10"	585	482.6	51	12	M48*3	108	230.18
300	12寸-12"	675	571.5	55	16	M52*3	123.9	351.85
350	14寸-14"	750	635	60	16	M56*3	133.4	422.7
400	16寸-16"	825	704.8	68	16	M64*3	146.1	557.2
450	18寸-18"	915	774.7	74	16	M70*3	162	760.6
500	20寸-20"	985	831.8	80	16	M76*3	177.8	966.6
600	24寸-24"	1170	990.6	94	16	M90*3	203.2	1560

HG/T20615-2009 BL 法兰盖Class2500（420公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
15	4分-1/2"	135	88.9	22	4	M20	30.2	13.18
20	6分-3/4"	140	95.2	22	4	M20	31.8	4.54
25	8分-1"	160	108	26	4	M24	35	5.45
32	1.2寸-11/4"	185	130.2	30	4	M27	38.1	8.17
40	1.5寸-11/2"	205	146	33	4	M30	44.5	11.35
50	2寸-2"	235	171.4	30	8	M27	50.9	17.71
65	2.5寸-21/2"	265	196.8	33	8	M30	57.2	25.42
80	3寸-3"	305	228.6	36	8	M33	66.7	39.04
100	4寸-4"	355	273	42	8	M39*3	76.2	60.38
125	5寸-5"	420	323.8	48	8	M45*3	92.1	101.24
150	6寸-6"	485	368.3	55	8	M52*3	108	156.63
200	8寸-8"	550	438.2	55	12	M52*3	127	241.98
250	10寸-10"	675	539.8	68	12	M64*3	165.1	465.35
300	12寸-12"	760	619.1	74	12	M70*3	184.2	644.66
