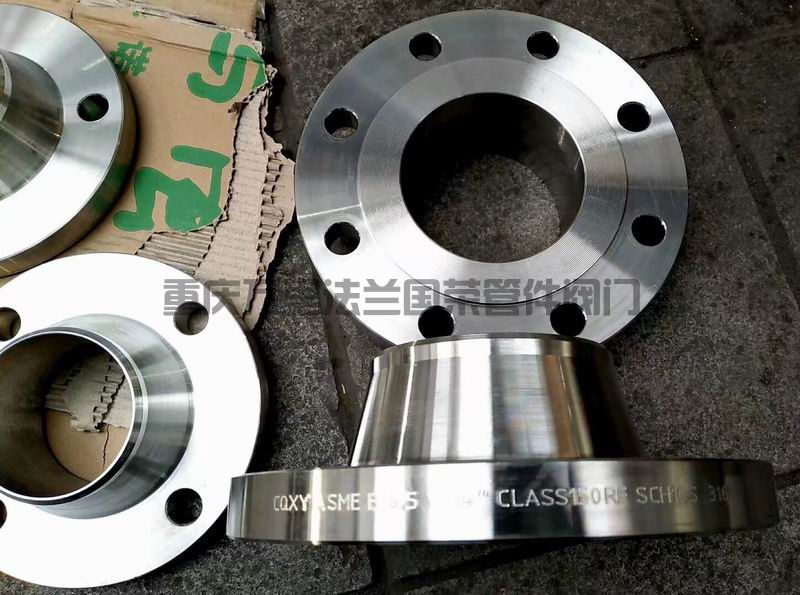

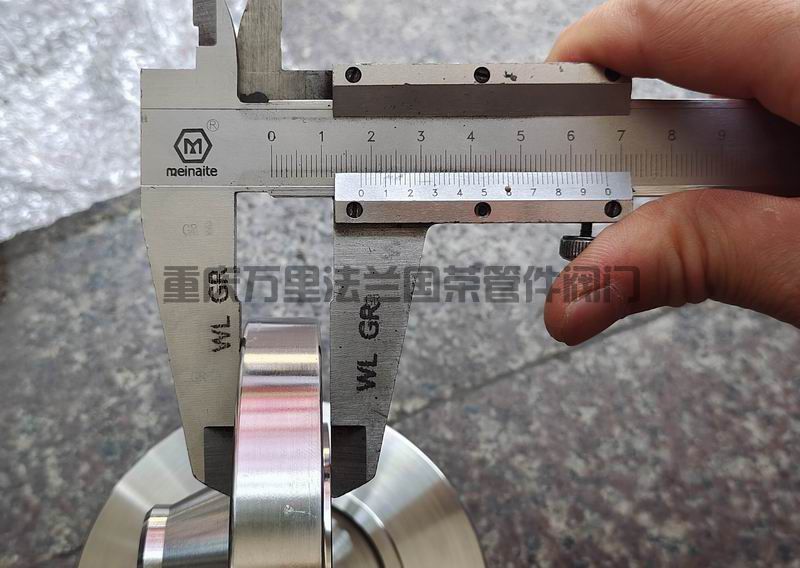

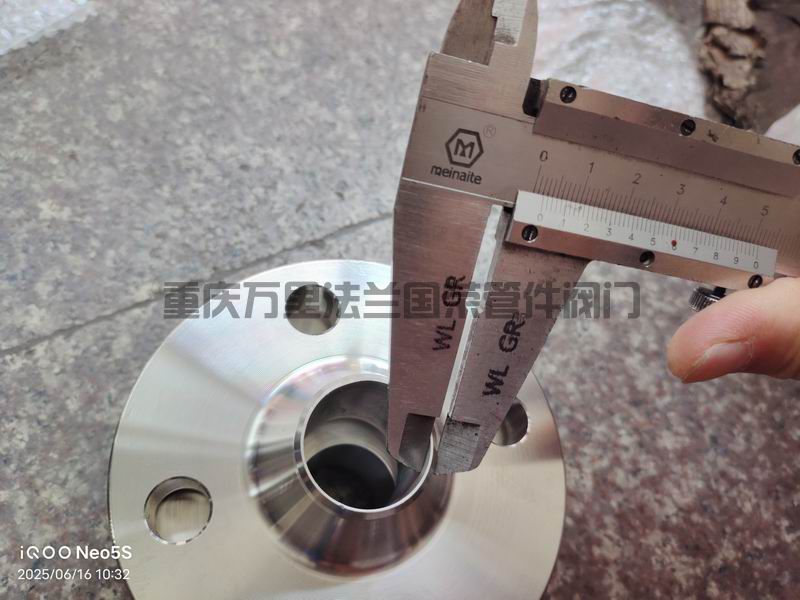

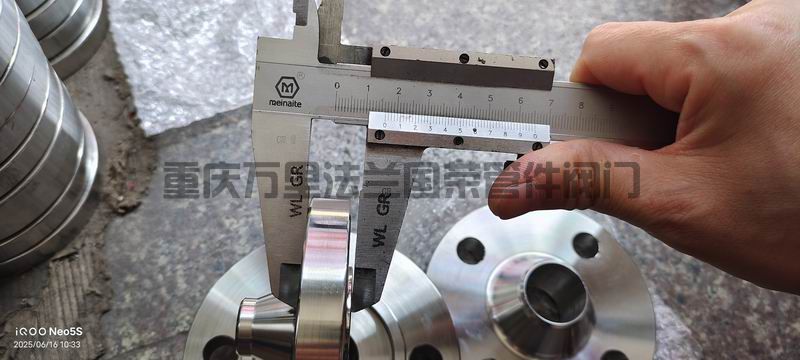

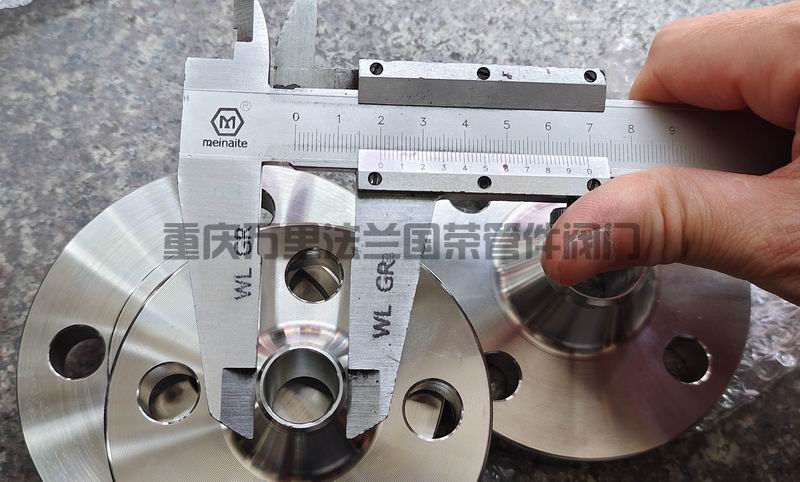

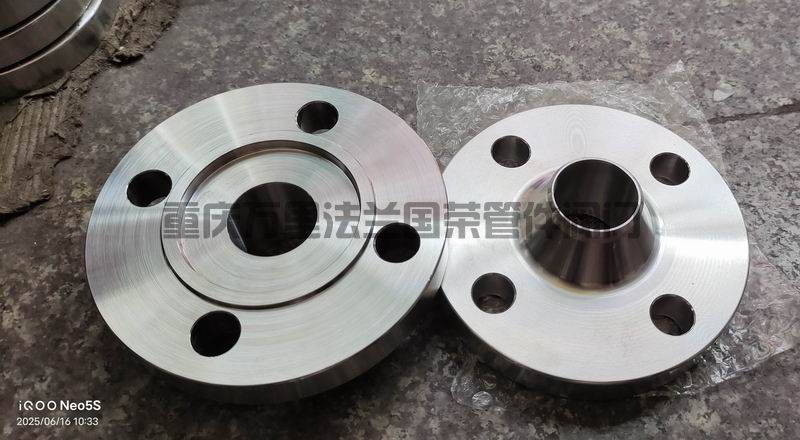

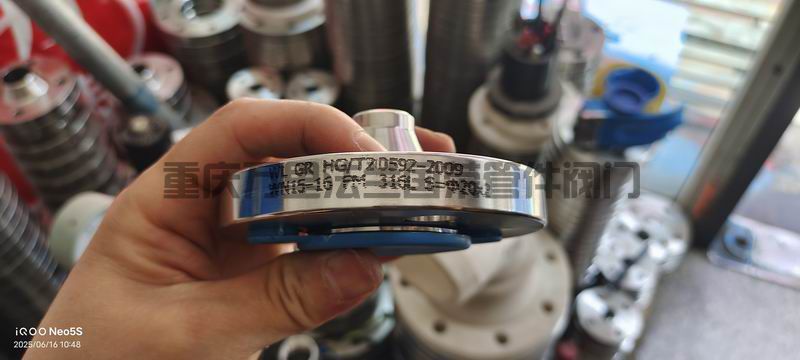

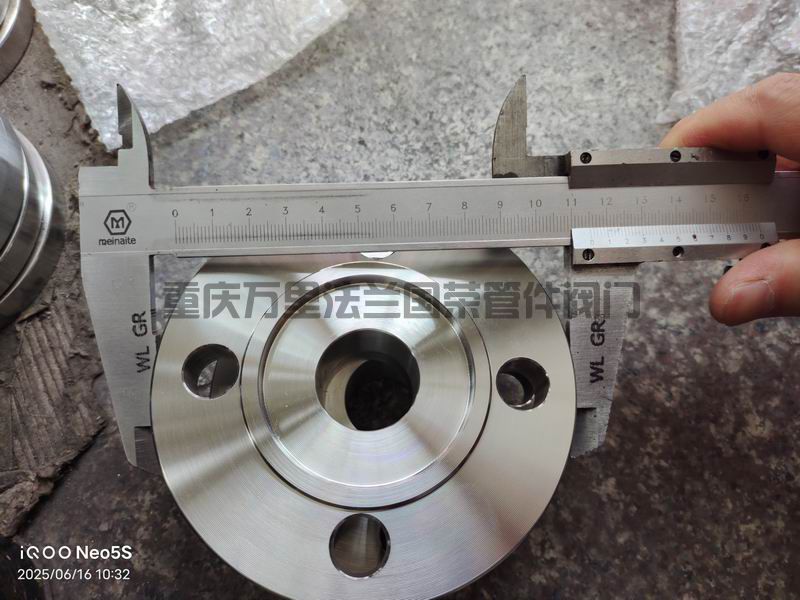

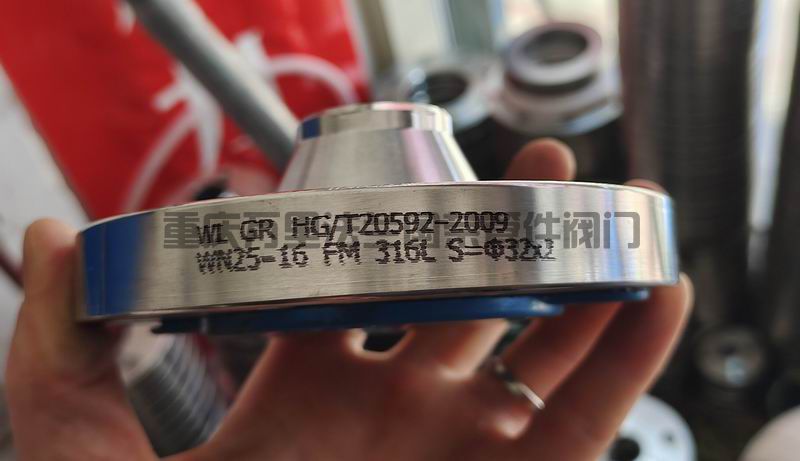

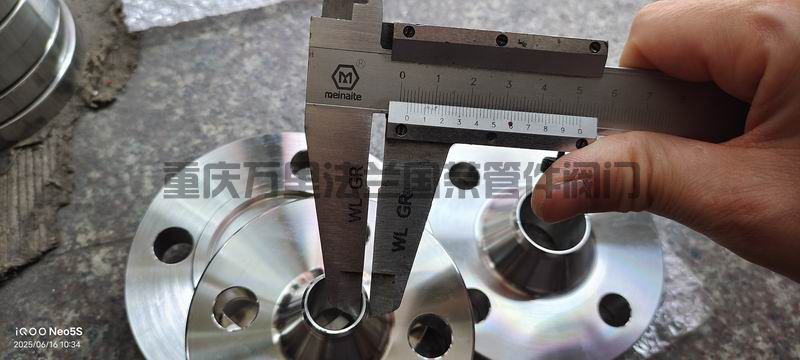

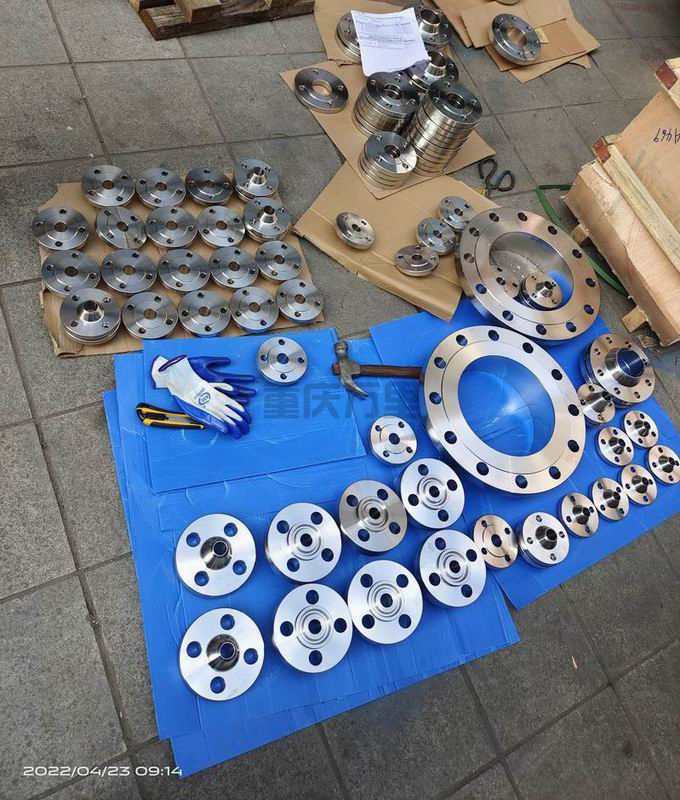

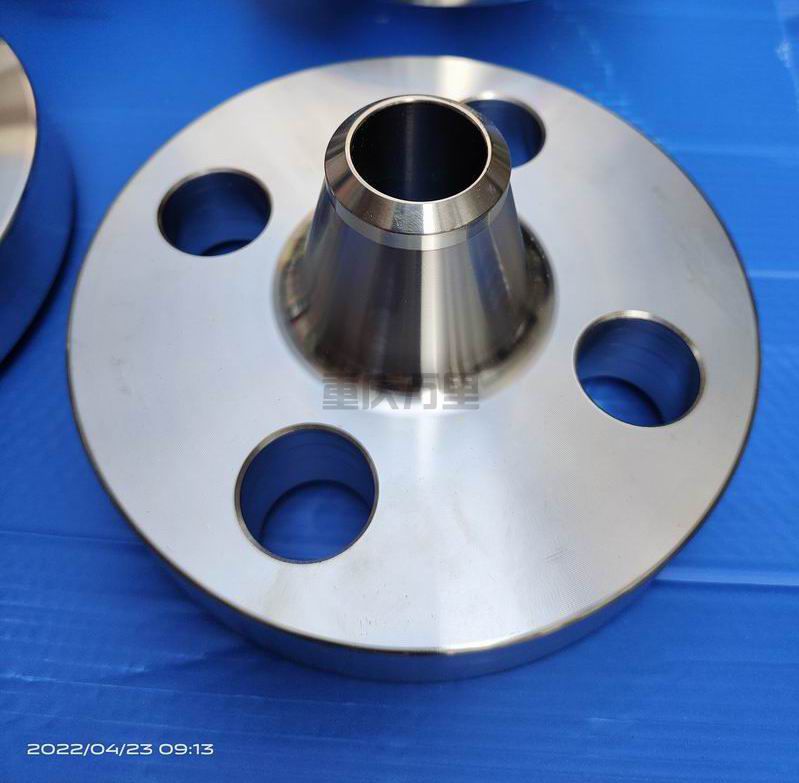

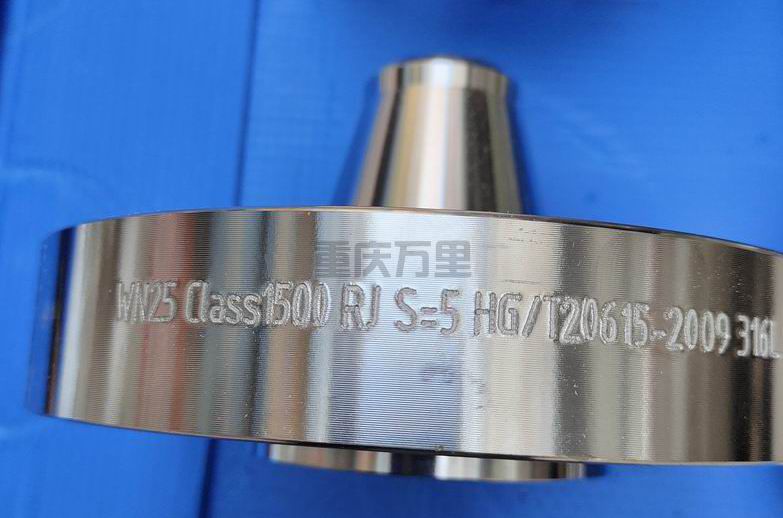

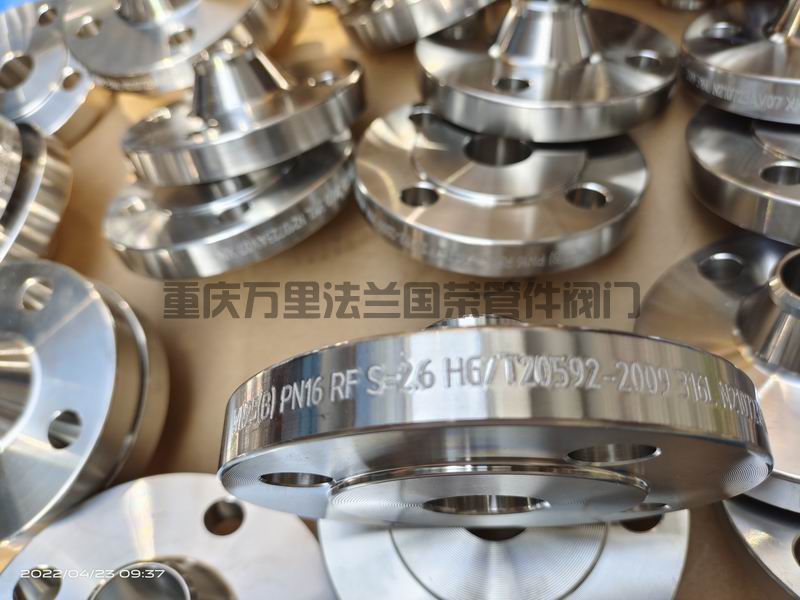

不锈钢316L S31603带颈对焊法兰

这是什么法兰？

答案：带颈对焊法兰。

带颈对焊法兰是管道配套常用的连接配件，法兰密封面与密封面连接并用相应等级螺栓紧固或者法兰密封面与其他阀门法兰端密封面连接并用相应等级螺栓紧固，管道与法兰颈部坡口处对焊；可与各种法兰式的低中压阀门配套使用，如：闸阀、球阀、截止阀、止回阀、过滤器、管道阻火器等等。

优点：对于压力、温度较高且密封要求高，密封性比平焊法兰更好。

工艺：锻压、锻打等。

加工方式：普车、数控、车、钻铣等。

制造标准：非标、国标、化标、美标、德标、电标、日标、欧标、俄标等；标准号常用为：JB/T81-1994/2015、HG20593-97、HG/T20592-2009、GB/T9124.1-2019等

法兰用途：产品广泛使用于石油、化工、天然气、锅炉、压力容器、电力、冶金、船舶、食品、环保、水处理、制药等行业的工业管路上。

带颈对焊法兰代号为：WN。

法兰压力分为：1.0Mpa(10公斤)、1.6Mpa(16公斤)、2.5Mpa(25公斤）、4.0Mpa(40公斤)、6.3Mpa(63公斤)、10.0Mpa(100公斤)、16.0Mpa(160公斤)。

法兰密封面常分为：RF-突面、FF-全平面、M-凸面、FM-凹面、RJ-环连接面、T-榫面、G-槽。

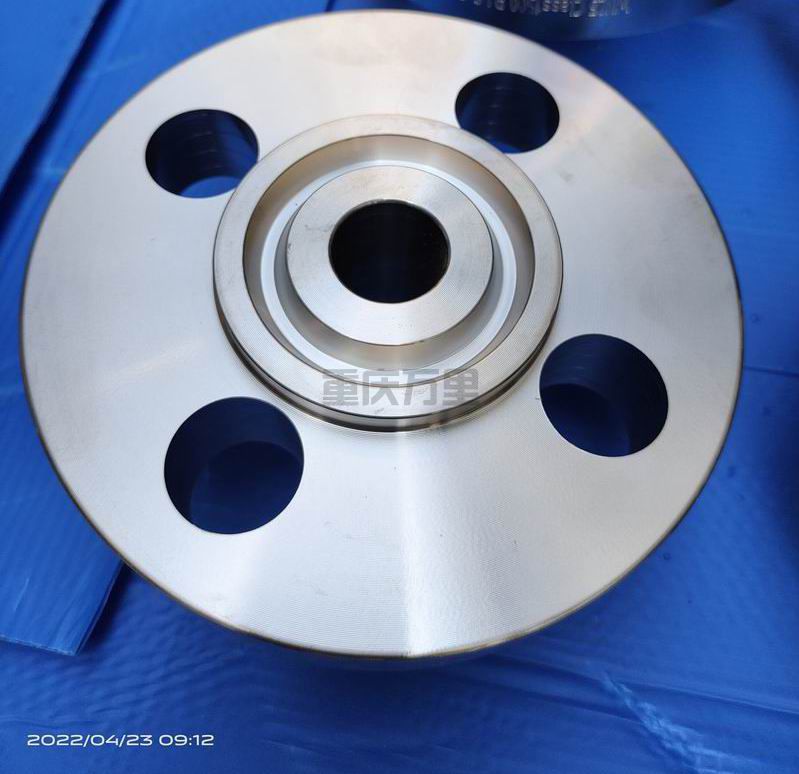

带颈对焊法兰以RF-突面、M-凸面、FM-凹面为常用密封面，高压用RJ-环连接面。密封面有的需要三条水线，有的需要光滑平面，有的需要密螺纹。

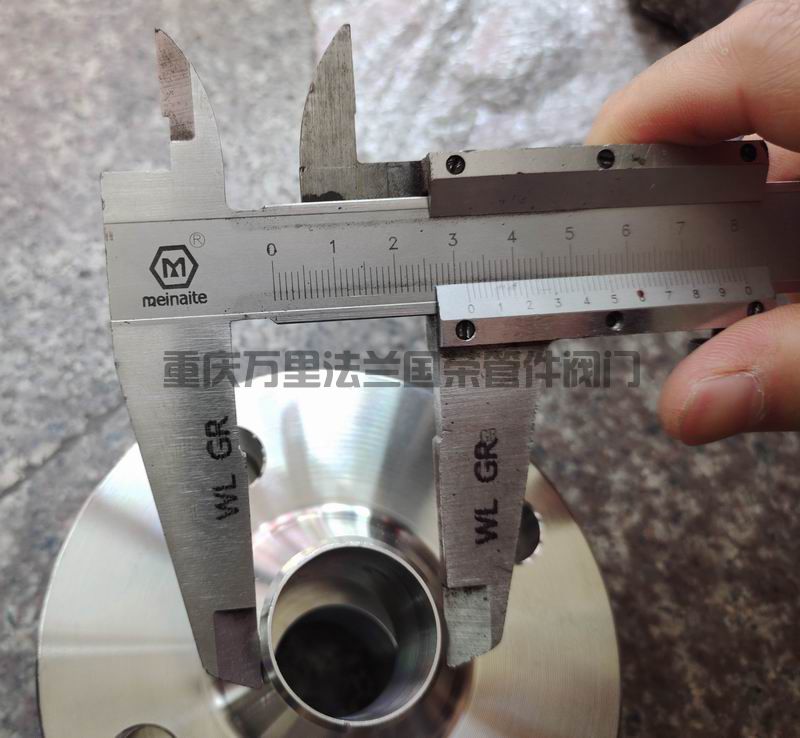

法兰颈N与管道接管外径和厚度对焊匹配，例如：接管外径为57，法兰颈N为57，厚度根据管道厚度匹配。）

法兰标准以化工部HG/T20592-2009为例。

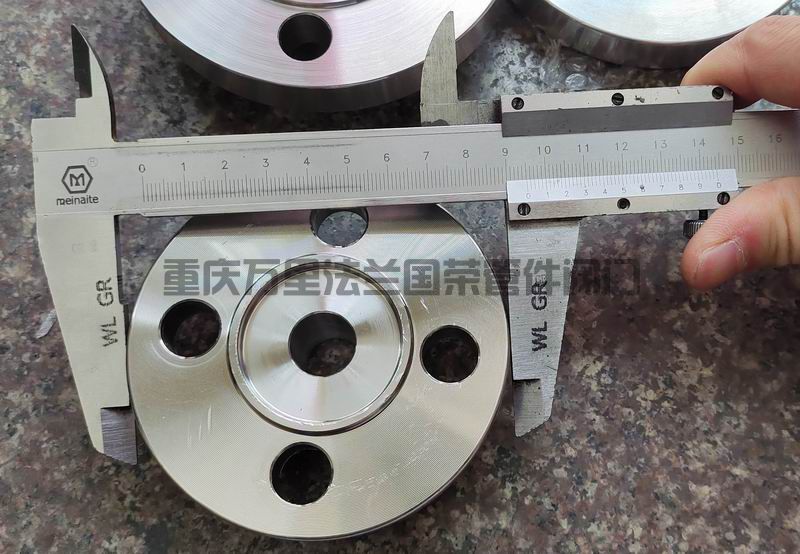

法兰尺寸：

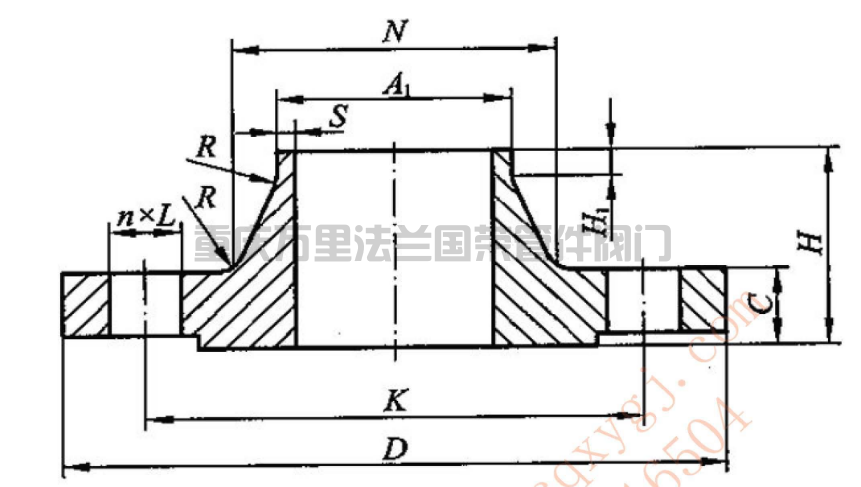

不锈钢316L S31603带颈对焊法兰 (图1)

HG/T20592-2009 WN 带颈对平焊法兰 PN1.0Mpa（10公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰颈 N		法兰颈			法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	S ≥	H1 ≈	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	16	18	15	30	30	4	22	0.65
15	4分-1/2"	21.3	18	95	65	14	4	M12	16	22.5	19	35	35	4	22	0.72
20	6分-3/4"	26.9	25	105	75	14	4	M12	18	27.5	26	45	45	4	26	1.03
25	8分-1"	33.7	32	115	85	14	4	M12	18	34.5	33	52	52	4	28	1.5
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	43.5	39	60	60	6	30	2.02
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	49.5	46	70	70	6	32	2.36
50	2寸-2"	60.3	57	165	125	18	4	M16	20	61.5	59	84	84	6	34	3
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	22	77.5	78	104	104	6	38	4
80	3寸-3"	88.9	89	200	160	18	8	M16	24	90.5	91	118	118	8	40	4.5
100	4寸-4"	114.3	108	235	190	22	8	M20	24	116	110	145	145	8	44	6.5
125	5寸-5"	139.7	133	270	220	26	8	M24	26	143.5	135	170	170	8	48	8.5
150	6寸-6"	168.3	159	300	250	26	8	M24	28	170.5	161	200	200	10	52	11
200	8寸-8"	219.1	219	375	320	30	12	M27	34	221.5	222	260	260	10	52	18.5
250	10寸-10"	273	273	450	385	33	12	M30	38	276.5	276	312	312	12	60	28.5
300	12寸-12"	323.9	325	515	450	33	16	M30	42	328	328	380	380	12	67	41.5
350	14寸-14"	355.6	377	580	510	36	16	M33	46	360	381	424	444	12	72	60
400	16寸-16"	406.4	426	660	585	39	16	M36*3	50	411	430	478	518	12	78	83.5
450	18寸-18"	457	480	685	610	39	20	M36*3	57	462	485	522	545	12	84	87.5
500	20寸-20"	508	530	755	670	42	20	M39*3	57	513.5	535	576	598	12	90	107.5
600	24寸-24"	610	630	890	795	48	20	M45*3	72	616.5	636	686	706	12	100	176

HG/T20592-2009 WN 带颈对平焊法兰 PN1.6Mpa（16公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰颈 N		法兰颈			法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	S ≥	H1 ≈	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	16	28	28	1.8	6	4	35	0.7
15	4分-1/2"	21.3	18	95	65	14	4	M12	16	32	32	2	6	4	38	1
20	6分-3/4"	26.9	25	105	75	14	4	M12	18	40	40	2.3	6	4	40	1
25	8分-1"	33.7	32	115	85	14	4	M12	18	46	46	2.6	6	4	40	1
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	56	56	2.6	6	6	42	2
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	64	64	2.6	7	6	45	2.36
50	2寸-2"	60.3	57	165	125	18	4	M16	18	74	74	2.9	8	5	45	2.5
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	18	92	92	2.9	10	6	45	3
80	3寸-3"	88.9	89	200	160	18	8	M16	20	105	105	3.2	10	6	50	4
100	4寸-4"	114.3	108	220	180	18	8	M16	20	131	131	3.6	12	8	52	4.5
125	5寸-5"	139.7	133	250	210	18	8	M16	22	156	156	4	12	8	55	6.5
150	6寸-6"	168.3	159	285	240	22	8	M20	22	184	184	4.5	12	10	55	7.5
200	8寸-8"	219.1	219	340	295	22	8	M20	24	234	234	6.3	16	10	62	11.5
250	10寸-10"	273	273	395	350	22	12	M20	26	292	292	6.3	16	12	68	15.5
300	12寸-12"	323.9	325	445	400	22	12	M20	26	342	342	7.1	16	12	68	18
350	14寸-14"	355.6	377	505	460	22	16	M20	26	385	402	7.1	16	12	68	24.5
400	16寸-16"	406.4	426	565	515	26	16	M24	26	440	458	7.1	16	12	72	29.5
450	18寸-18"	457	480	615	565	26	20	M24	28	488	510	7.1	16	12	72	34
500	20寸-20"	508	530	670	620	26	20	M24	28	542	562	7.1	16	12	75	39.5
600	24寸-24"	610	630	780	725	30	20	M27	28	642	660	7.1	18	12	80	56
700		711	720	895	840	30	24	M27	30	746	755	8	18	12	80	65
800		813	820	1015	950	33	24	M30	32	850	855	8	18	12	90	87
900		914	920	1115	1050	33	28	M30	34	950	954	10	20	12	95	106
1000		1016	1020	1230	1160	36	28	M33	34	1052	1054	10	20	16	95	123
1200		1219	1220	1455	1380	39	32	M36*3	38	1256	1256	11	25	16	115	184
1400		1422	1420	1675	1590	42	36	M39*3	42	1460	1460	12	25	16	120	252
1600		1526	1620	1915	1820	48	40	M45*3	46	1666	1666	14	25	16	130	363
1800		1829	1820	2115	2020	48	44	M45*3	50	1868	1866	15	30	16	140	445.5
2000		2032	2020	2325	2230	48	48	M45*3	54	2072	2070	16	30	16	150	558

HG/T20592-2009 WN 带颈对平焊法兰 PN2.5Mpa（25公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰颈 N		法兰颈			法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	S ≥	H1 ≈	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	16	28	28	1.8	6	4	35	0.7
15	4分-1/2"	21.3	18	95	65	14	4	M12	16	32	32	2	6	4	38	1
20	6分-3/4"	26.9	25	105	75	14	4	M12	18	40	40	2.3	6	4	40	1
25	8分-1"	33.7	32	115	85	14	4	M12	18	46	46	2.6	6	4	40	1
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	56	56	2.6	6	6	42	2
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	64	64	2.6	7	6	45	2.36
50	2寸-2"	60.3	57	165	125	18	4	M16	18	74	74	2.9	8	5	45	2.5
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	18	92	92	2.9	10	6	45	3
80	3寸-3"	88.9	89	200	160	18	8	M16	20	105	105	3.2	10	6	50	4
100	4寸-4"	114.3	108	220	180	18	8	M16	20	131	131	3.6	12	8	52	4.5
125	5寸-5"	139.7	133	250	210	18	8	M16	22	156	156	4	12	8	55	6.5
150	6寸-6"	168.3	159	285	240	22	8	M20	22	184	184	4.5	12	10	55	7.5
200	8寸-8"	219.1	219	340	295	22	12	M20	24	235	235	6.3	16	10	62	11.5
250	10寸-10"	273	273	405	355	26	12	M24	26	292	292	6.3	16	12	70	16.5
300	12寸-12"	323.9	325	460	410	26	12	M24	28	344	344	7.1	16	12	78	22
350	14寸-14"	355.6	377	520	470	26	16	M24	30	390	410	8	16	12	82	32
400	16寸-16"	406.4	426	580	525	30	16	M27	32	445	464	8	16	12	85	40
450	18寸-18"	457	480	640	585	30	20	M27	40	490	512	8	16	12	87	54.5
500	20寸-20"	508	530	715	650	33	20	M30	44	548	578	8	16	12	90	74
600	24寸-24"	610	630	840	770	36	20	M33	54	652	670	8.8	18	12	95	116.5
700		711	720	910	840	36	24	M33	36	755	759	8.8	18	12	100	87
800		813	820	1025	950	39	24	M36*3	38	855	855	10	20	12	105	111
900		914	920	1125	1050	39	28	M36*3	40	955	954	10	20	12	110	129
1000		1016	1020	1255	1170	42	28	M39*3	42	1058	1060	10	22	16	120	169
1200		1219	1220	1485	1390	48	32	M45*3	48	1262	1260	12.5	30	16	130	251
1400		1422	1420	1685	1590	48	36	M45*3	52	1465	1465	14.2	30	16	145	329
1600		1526	1620	1930	1820	56	40	M52*4	58	1668	1668	16	35	16	160	476
1800		1829	1820	2130	2020	56	44	M52*4	62	1870	1870	17.5	35	16	170	582
2000		2032	2020	2345	2230	62	48	M56*4	66	2072	2072	20	40	16	180	720

HG/T20592-2009 WN 带颈对平焊法兰 PN4.0Mpa（40公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰颈 N		法兰颈			法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	S ≥	H1 ≈	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	16	28	28	1.8	6	4	35	0.7
15	4分-1/2"	21.3	18	95	65	14	4	M12	16	32	32	2	6	4	38	1
20	6分-3/4"	26.9	25	105	75	14	4	M12	18	40	40	2.3	6	4	40	1
25	8分-1"	33.7	32	115	85	14	4	M12	18	46	46	2.6	6	4	40	1
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	56	56	2.6	6	6	42	2
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	64	64	2.6	7	6	45	2.36
50	2寸-2"	60.3	57	165	125	18	4	M16	20	75	75	2.9	8	6	48	3
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	22	90	90	2.9	10	6	52	4
80	3寸-3"	88.9	89	200	160	18	8	M16	24	105	105	3.2	12	8	58	5
100	4寸-4"	114.3	108	235	190	22	8	M20	24	134	134	3.6	12	8	65	6.5
125	5寸-5"	139.7	133	270	220	26	8	M24	26	162	162	4	12	8	68	9
150	6寸-6"	168.3	159	300	250	26	8	M24	28	192	192	4.5	12	10	75	11.5
200	8寸-8"	219.1	219	360	310	26	12	M24	30	244	244	6.3	16	10	80	17
250	10寸-10"	273	273	425	370	30	12	M27	32	298	298	7.1	18	12	88	24
300	12寸-12"	323.9	325	485	430	30	16	M27	34	352	352	8	18	12	92	31.5
350	14寸-14"	355.6	377	555	490	33	16	M30	38	398	420	8	20	12	100	48
400	16寸-16"	406.4	426	620	550	36	16	M33	40	452	472	8.8	20	12	110	63
450	18寸-18"	457	480	670	600	36	20	M33	46	500	522	8.8	20	12	110	75.5
500	20寸-20"	508	530	730	660	36	20	M33	48	558	580	10	20	12	125	96.5
600	24寸-24"	610	630	845	770	39	20	M36*3	58	660	680	11	20	12	125	138.6

HG/T20592-2009 WN 带颈对平焊法兰 PN6.3Mpa（63公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰颈 N		法兰颈			法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	S ≥	H1 ≈	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	90	60	14	4	M12	16	28	28	1.8	6	4	35	0.7
15	4分-1/2"	21.3	18	95	65	14	4	M12	16	32	32	2	6	4	38	1
20	6分-3/4"	26.9	25	105	75	14	4	M12	18	40	40	2.3	6	4	40	1
25	8分-1"	33.7	32	115	85	14	4	M12	18	46	46	2.6	6	4	40	1
32	1.2寸-11/4"	42.4	38	140	100	18	4	M16	18	56	56	2.6	6	6	42	2
40	1.5寸-11/2"	48.3	45	150	110	18	4	M16	18	64	64	2.6	7	6	45	2.36
50	2寸-2"	60.3	57	165	125	18	4	M16	20	75	75	2.9	8	6	48	3
65	2.5寸-21/2"	76.1	76	185	145	18	8	M16	22	90	90	2.9	10	6	52	4
80	3寸-3"	88.9	89	200	160	18	8	M16	24	105	105	3.2	12	8	58	5
100	4寸-4"	114.3	108	235	190	22	8	M20	24	134	134	3.6	12	8	65	6.5
125	5寸-5"	139.7	133	270	220	26	8	M24	26	162	162	4	12	8	68	9
150	6寸-6"	168.3	159	300	250	26	8	M24	28	192	192	4.5	12	10	75	11.5
200	8寸-8"	219.1	219	375	320	30	12	M27	34	244	244	6.3	16	10	88	21
250	10寸-10"	273	273	450	385	33	12	M30	38	306	306	7.1	18	12	105	34
300	12寸-12"	323.9	325	515	450	33	16	M30	42	362	362	8	18	12	115	47.5
350	14寸-14"	355.6	377	580	510	36	16	M33	46	408	430	8.8	20	12	125	69
400	16寸-16"	406.4	426	660	585	39	16	M36*3	50	462	482	11	20	12	135	98
450	18寸-18"	457	480	685	610	39	20	M36*3	57	500	522	12.5	20	12	135	105.1
500	20寸-20"	508	530	755	670	42	20	M39*3	57	562	584	14.2	20	12	140	130.5
600	24寸-24"	610	630	890	795	48	20	M45*3	72	666	686	16	20	12	150	211.5

HG/T20592-2009 WN 带颈对平焊法兰 PN10.0Mpa（100公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰颈 N		法兰颈			法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	S ≥	H1 ≈	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	100	70	14	4	M12	20	32	32	1.8	6	4	45	1
15	4分-1/2"	21.3	18	105	75	14	4	M12	20	34	34	2	6	4	45	1
20	6分-3/4"	26.9	25	130	90	18	4	M16	22	42	42	2.6	8	4	48	2
25	8分-1"	33.7	32	140	100	18	4	M16	24	52	52	2.6	8	4	58	2.5
32	1.2寸-11/4"	42.4	38	155	110	22	4	M20	24	62	62	2.9	8	6	60	3
40	1.5寸-11/2"	48.3	45	170	125	22	4	M20	26	70	70	2.9	10	6	62	4
50	2寸-2"	60.3	57	180	135	22	4	M20	26	82	82	2.9	10	6	62	4.5
65	2.5寸-21/2"	76.1	76	205	160	22	8	M20	26	98	98	3.2	12	6	68	5.5
80	3寸-3"	88.9	89	215	170	22	8	M20	28	112	112	3.6	12	8	72	6.5
100	4寸-4"	114.3	108	250	200	26	8	M24	30	138	138	4	12	8	78	9.5
125	5寸-5"	139.7	133	295	240	30	8	M27	34	168	168	4.5	12	8	88	14.5
150	6寸-6"	168.3	159	345	280	33	8	M30	36	202	202	5.6	12	10	95	21.5
200	8寸-8"	219.1	219	415	345	36	12	M33	42	256	256	7.1	16	10	110	34
250	10寸-10"	273	273	470	400	36	12	M33	46	316	316	8.8	18	12	125	48
300	12寸-12"	323.9	325	530	460	36	16	M33	52	372	372	11	18	12	140	67.5
350	14寸-14"	355.6	377	600	525	39	16	M36*3	56	420	442	12.5	20	12	150	97.5
400	16寸-16"	406.4	426	670	585	42	16	M39*3	60	475	495	14.2	20	12	160	129

HG/T20592-2009 WN 带颈对平焊法兰 PN16.0Mpa（160公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	钢管外径 A1		法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	法兰颈 N		法兰颈			法兰高度 H	近似质量 KG	螺栓配套长度
公称尺寸 DN	英制规格（英寸）	A	B	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	A	B	S ≥	H1 ≈	R	法兰高度 H	近似质量 KG	六角头螺栓	双头螺栓
10	3分-3/8"	17.2	14	100	70	14	4	M12	20	32	32	2	6	4	45	1.5
15	4分-1/2"	21.3	18	108	75	14	4	M12	20	34	34	2	6	4	48	1.5
20	6分-3/4"	26.9	25	130	90	18	4	M16	24	42	42	2.9	8	4	52	2.5
25	8分-1"	33.7	32	140	100	18	4	M16	24	52	52	2.9	8	4	58	3
32	1.2寸-11/4"	42.4	38	155	110	22	4	M20	28	60	60	3.6	8	5	60	4
40	1.5寸-11/2"	48.3	45	170	125	22	4	M20	28	70	70	3.6	10	6	64	4.5
50	2寸-2"	60.3	57	195	145	26	4	M24	30	90	90	4	10	6	75	6.5
65	2.5寸-21/2"	76.1	76	220	170	26	8	M24	34	108	108	5	12	6	82	9.5
80	3寸-3"	88.9	89	230	180	26	8	M24	36	120	120	6.3	12	8	86	10.6
100	4寸-4"	114.3	108	265	210	30	8	M27	40	150	150	8	12	8	100	15.6
125	5寸-5"	139.7	133	315	250	33	8	M30	44	180	180	10	14	8	115	25
150	6寸-6"	168.3	159	355	290	33	12	M30	50	210	210	12.5	14	10	128	35.5
200	8寸-8"	219.1	219	430	360	36	12	M33	60	278	278	16	16	10	140	61.5
250	10寸-10"	273	273	515	430	42	12	M39*3	68	340	340	20	18	12	155	98.5
300	12寸-12"	323.9	325	585	500	42	16	M39*3	78	400	400	22.2	18	12	175	142
