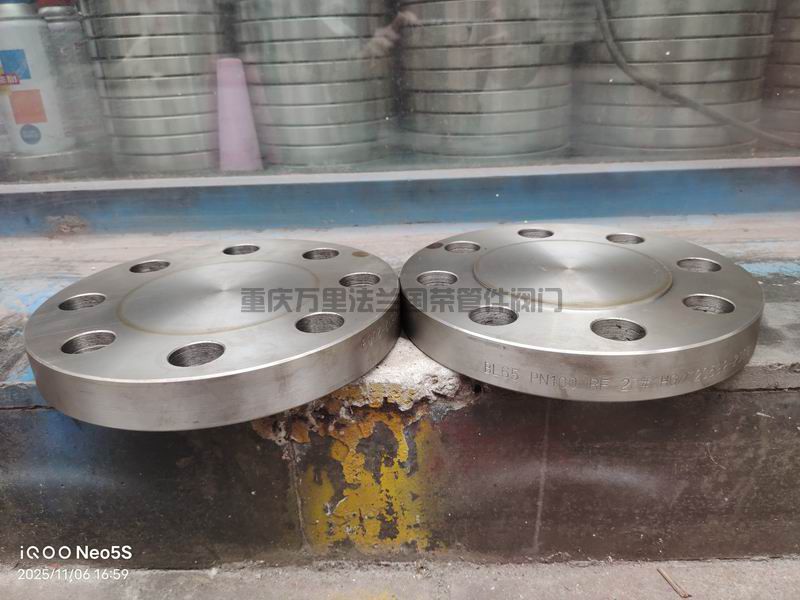

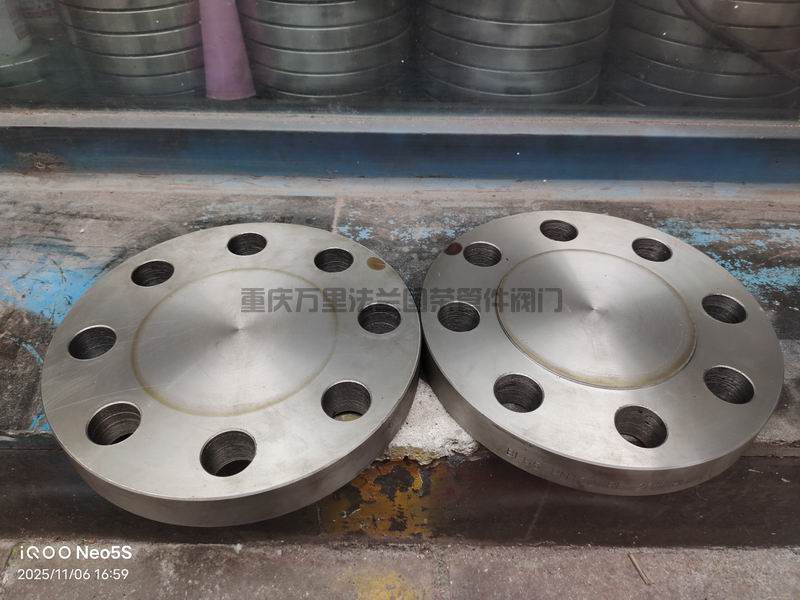

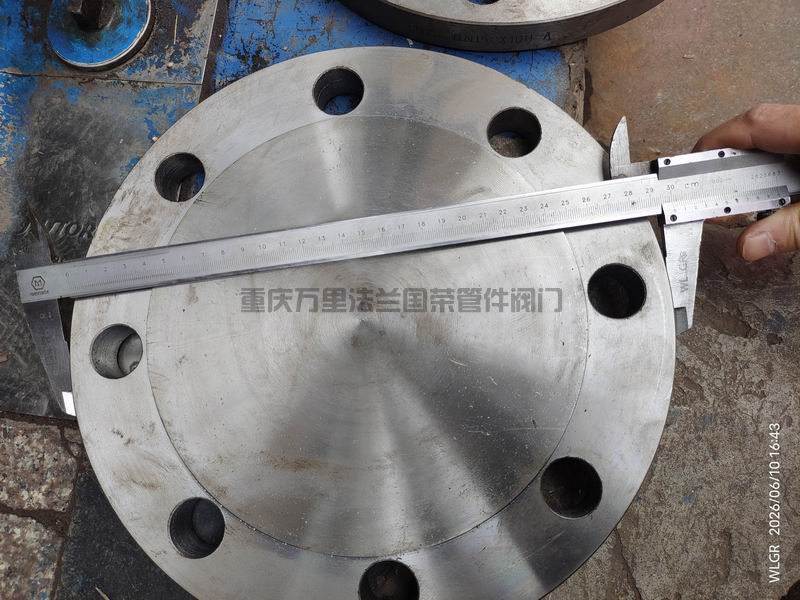

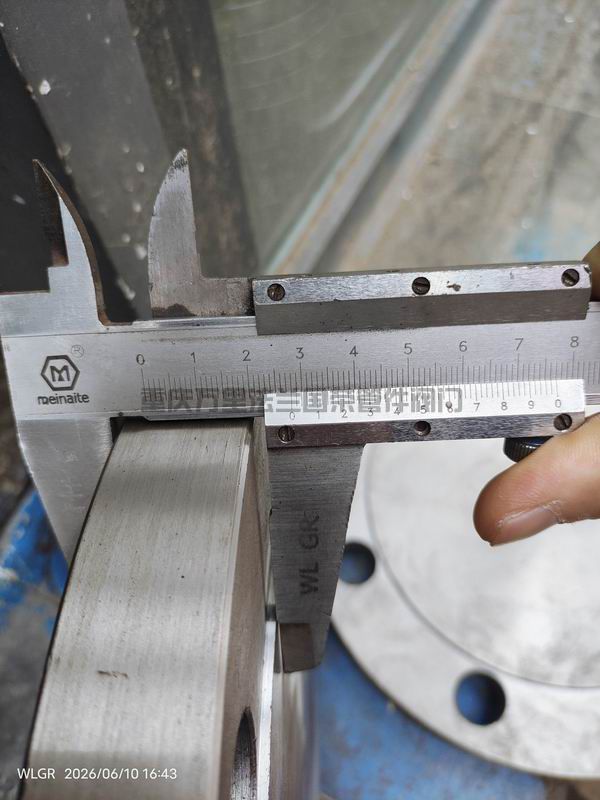

碳钢法兰盖盲板

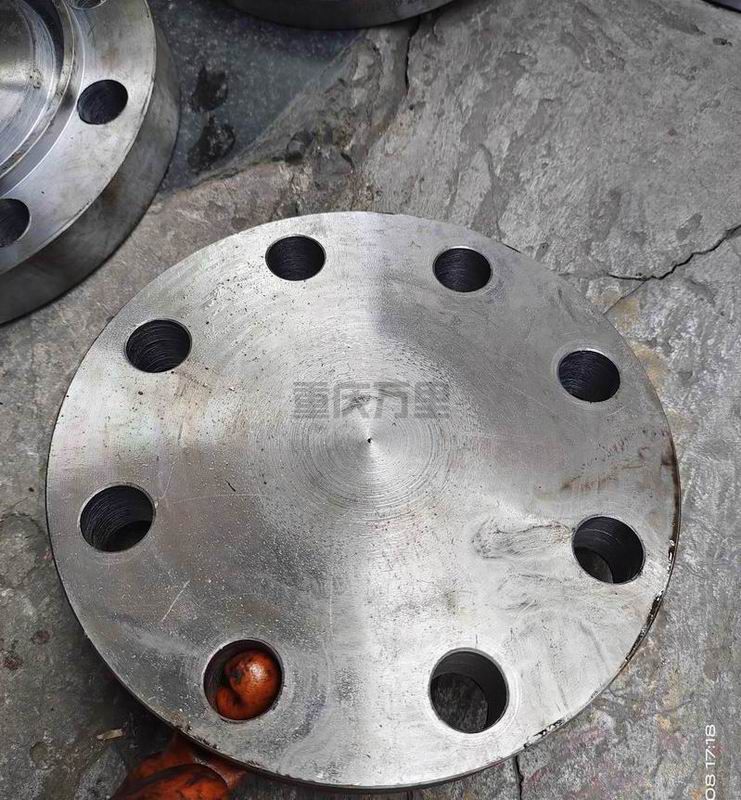

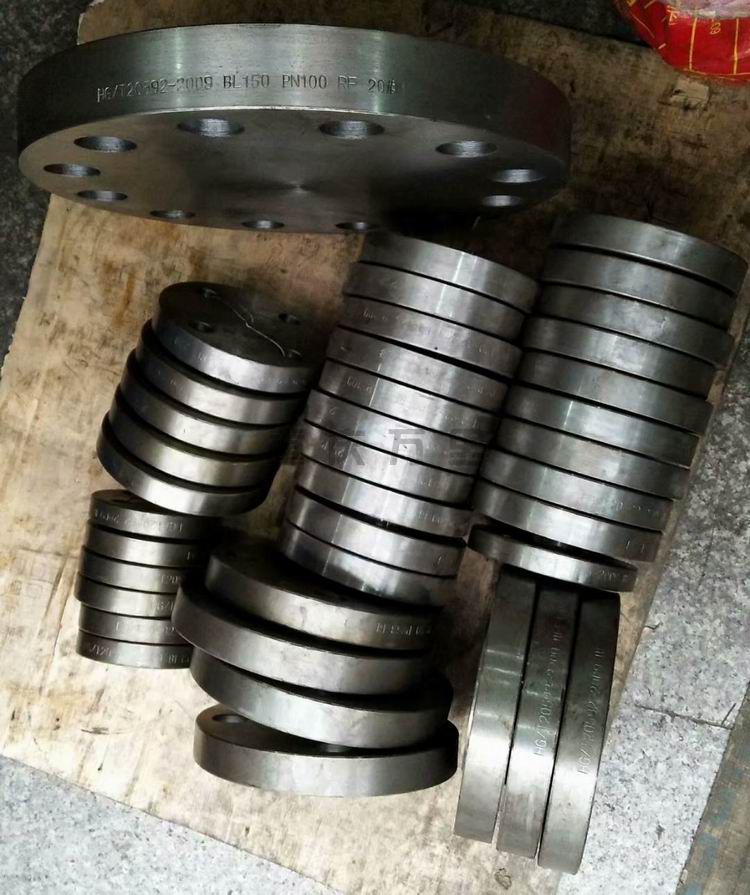

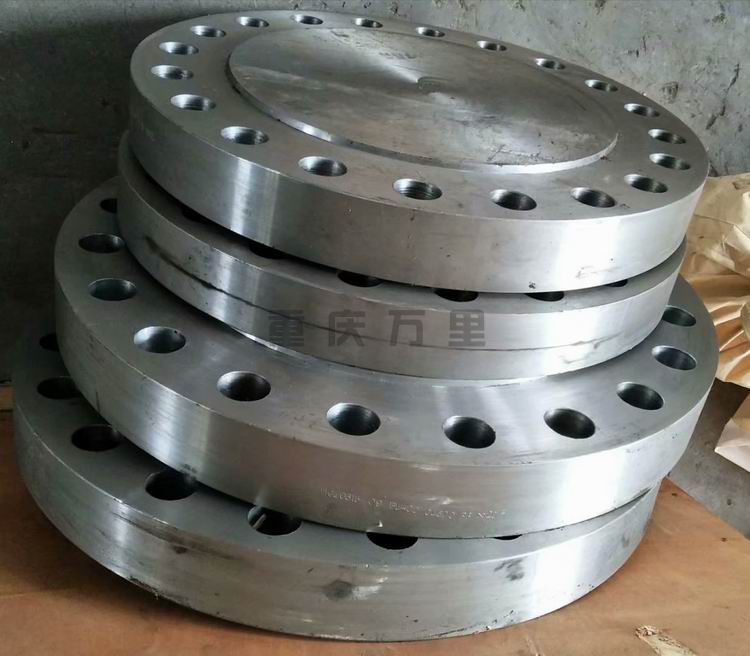

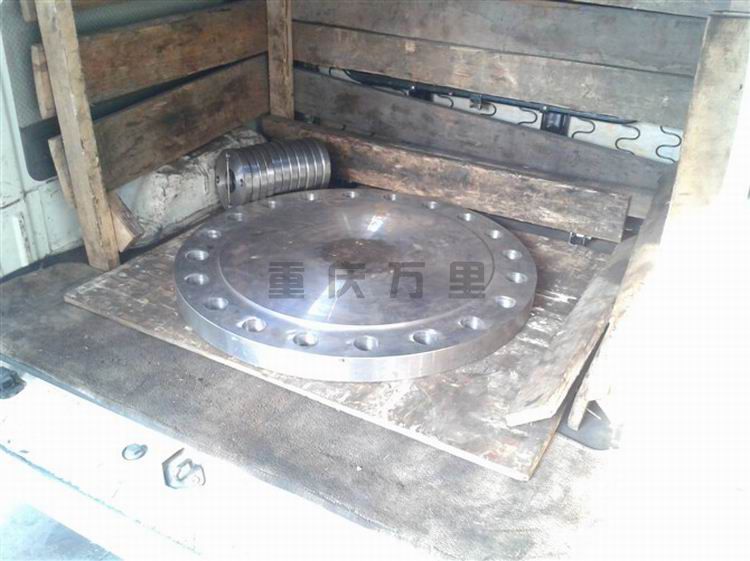

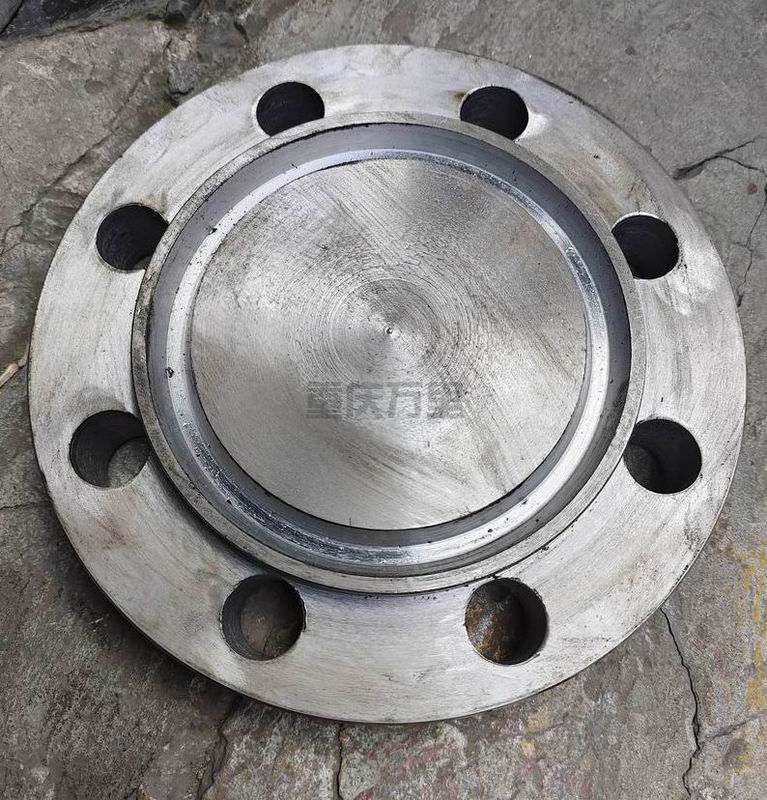

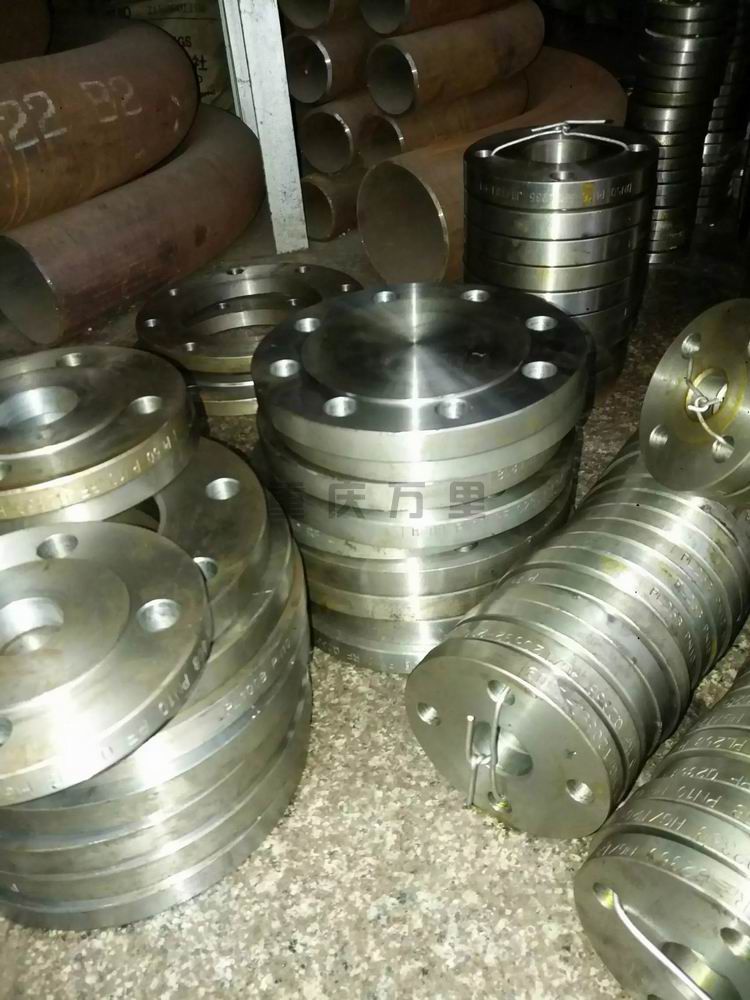

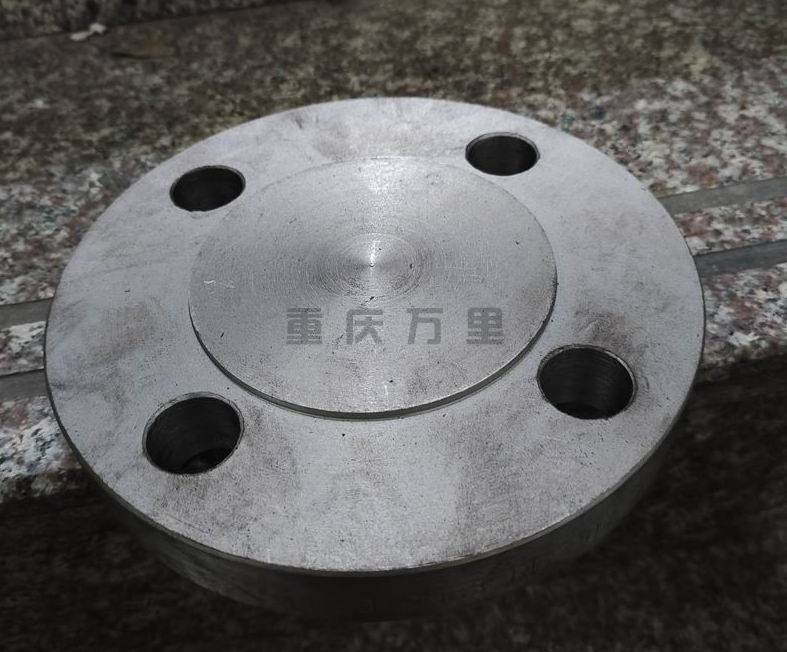

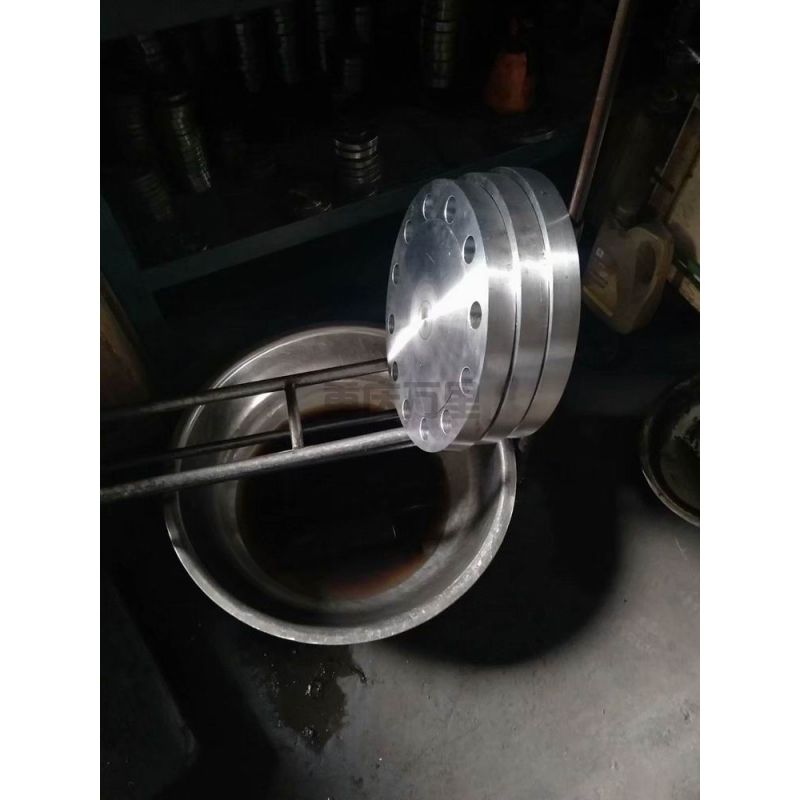

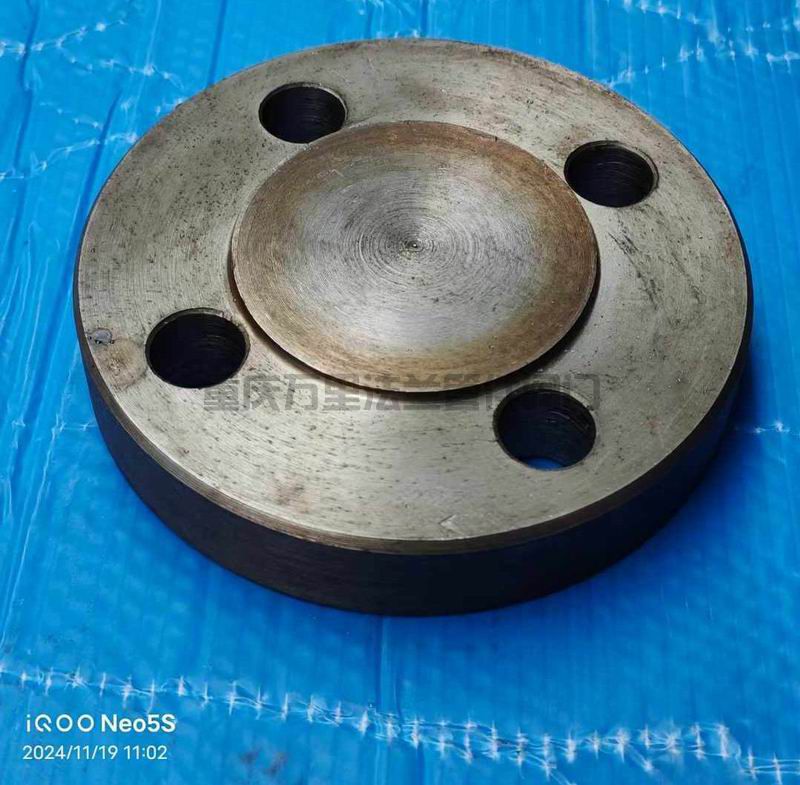

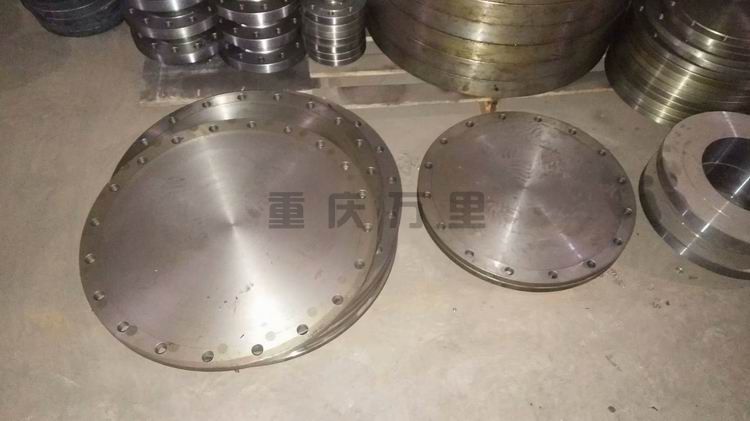

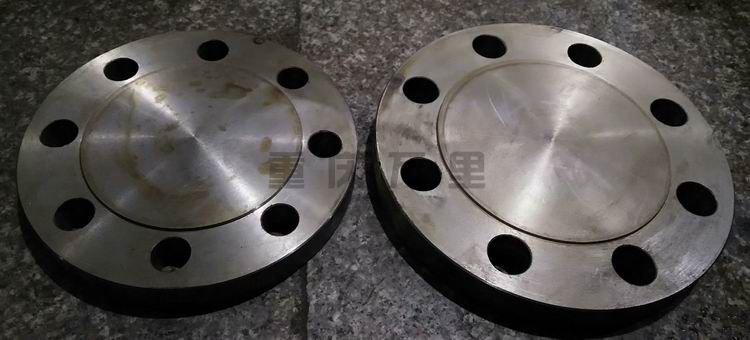

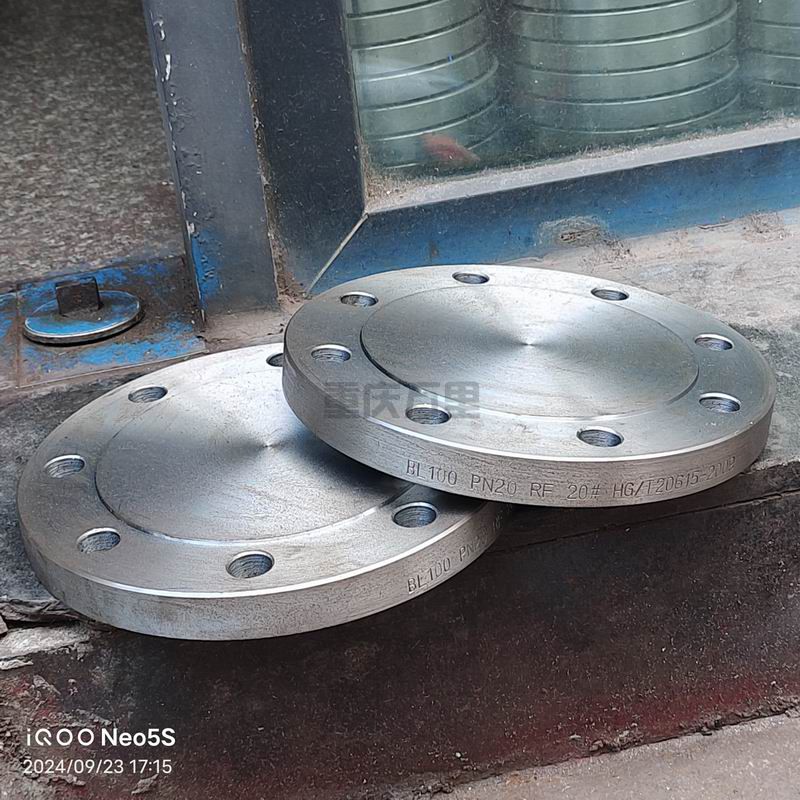

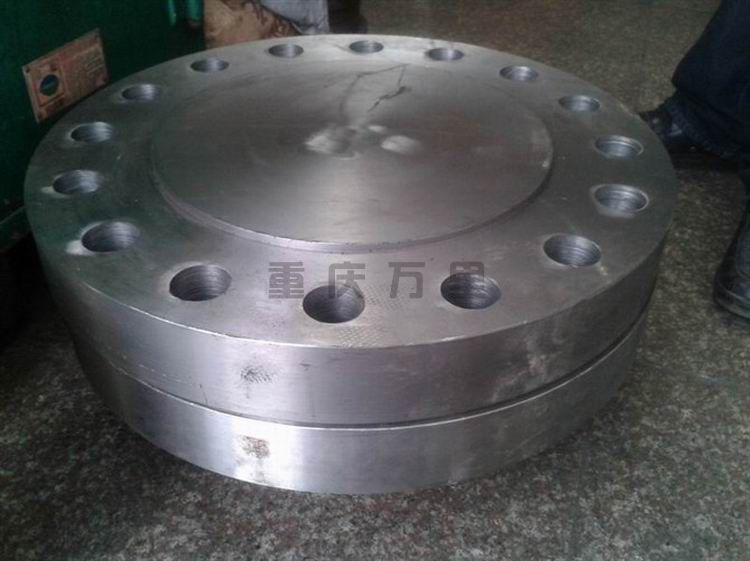

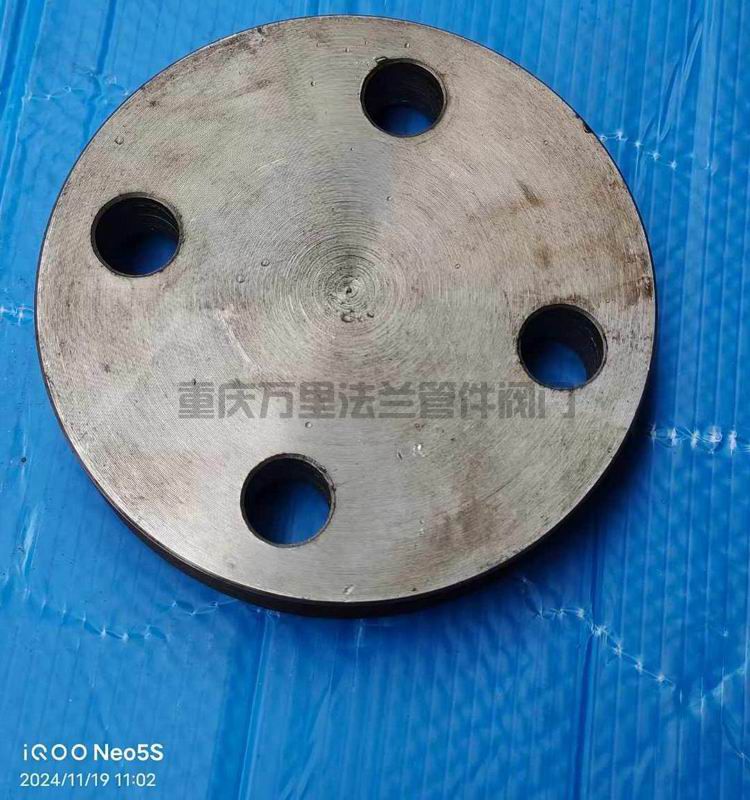

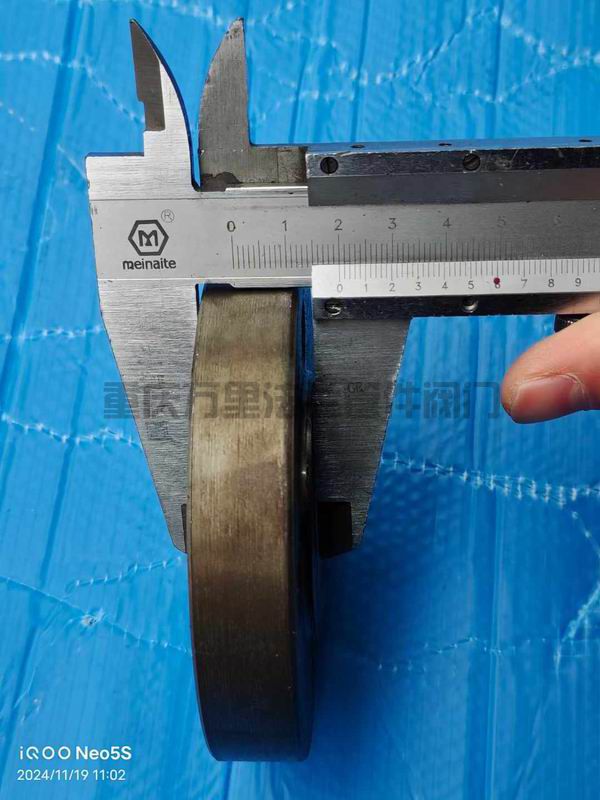

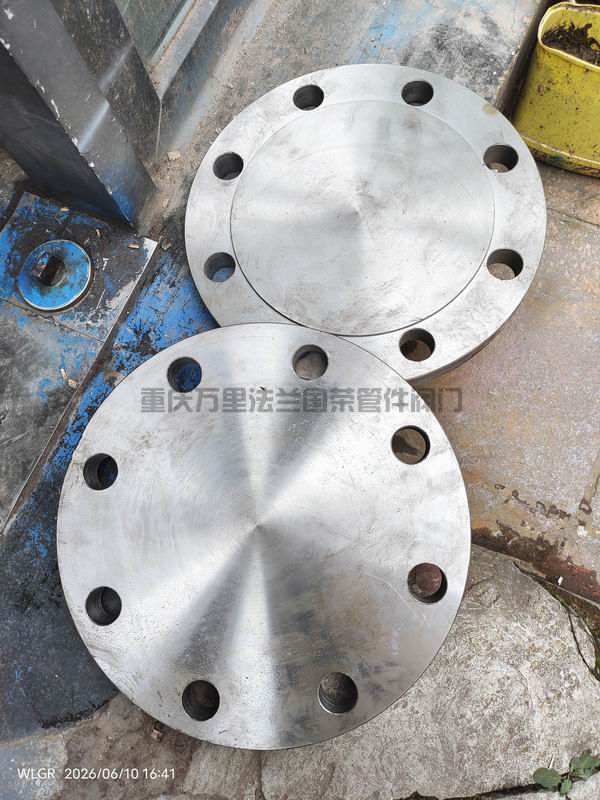

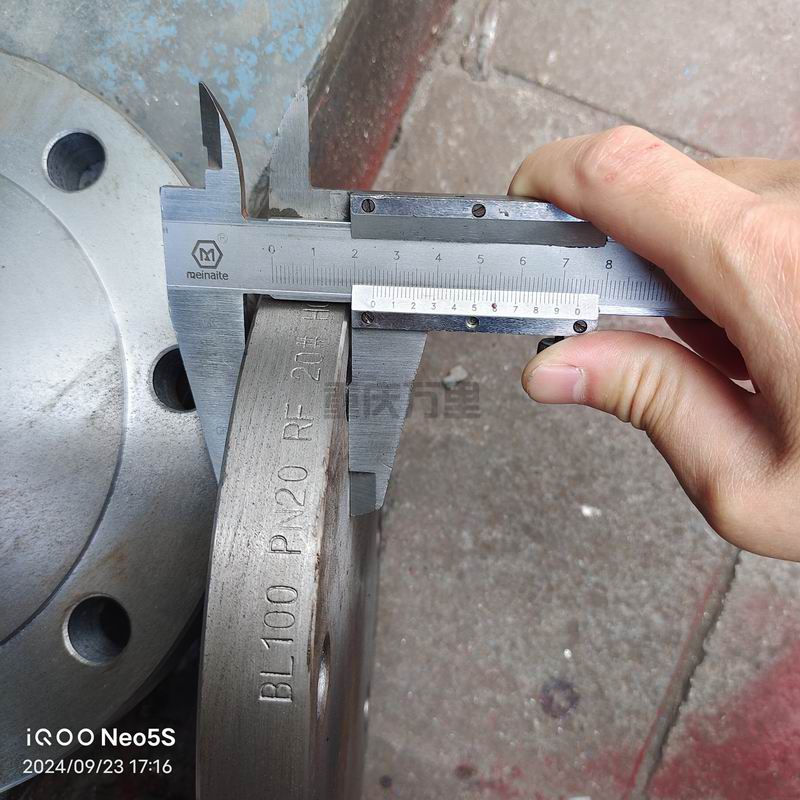

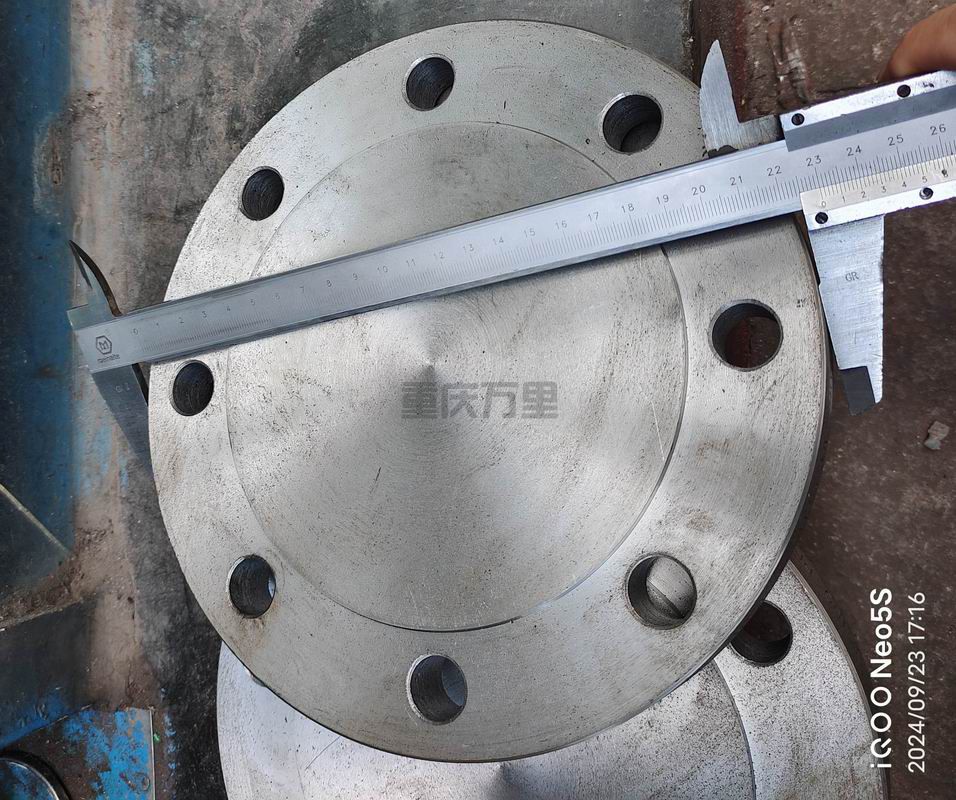

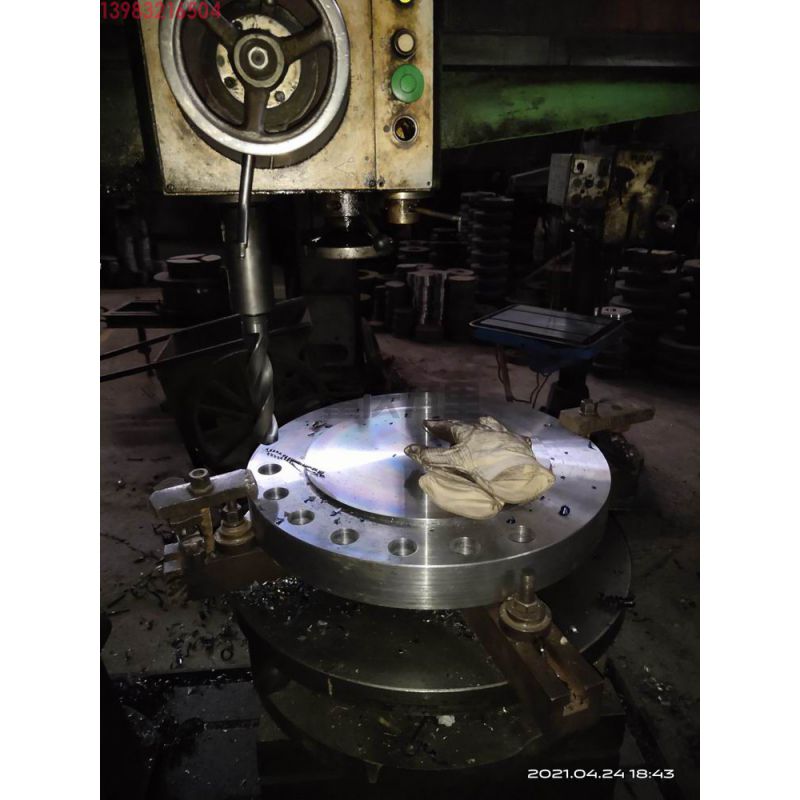

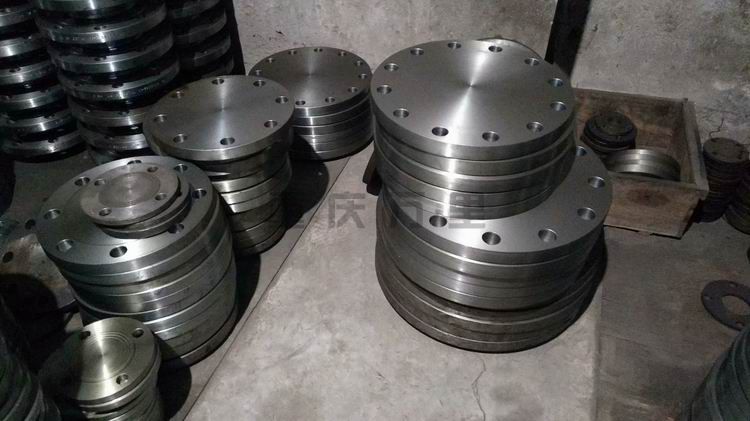

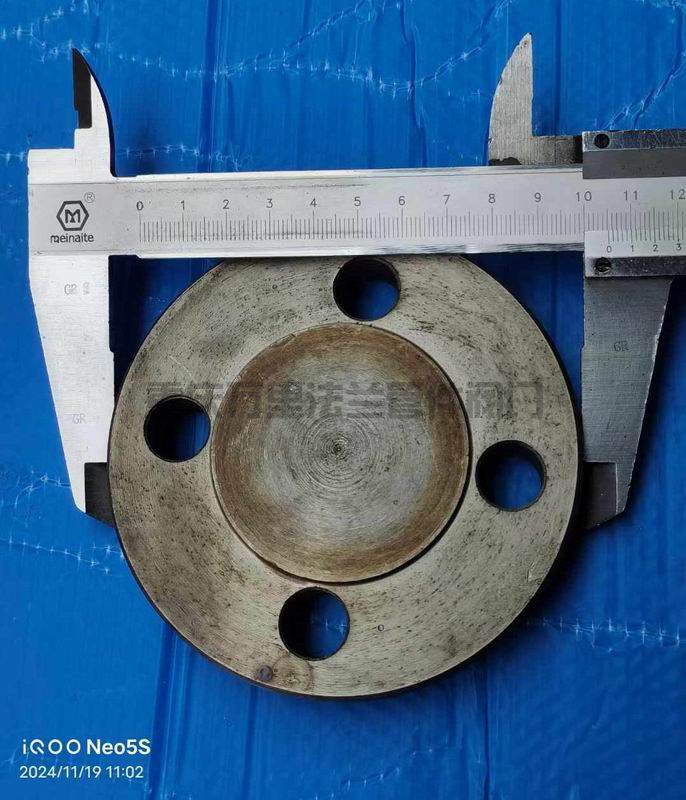

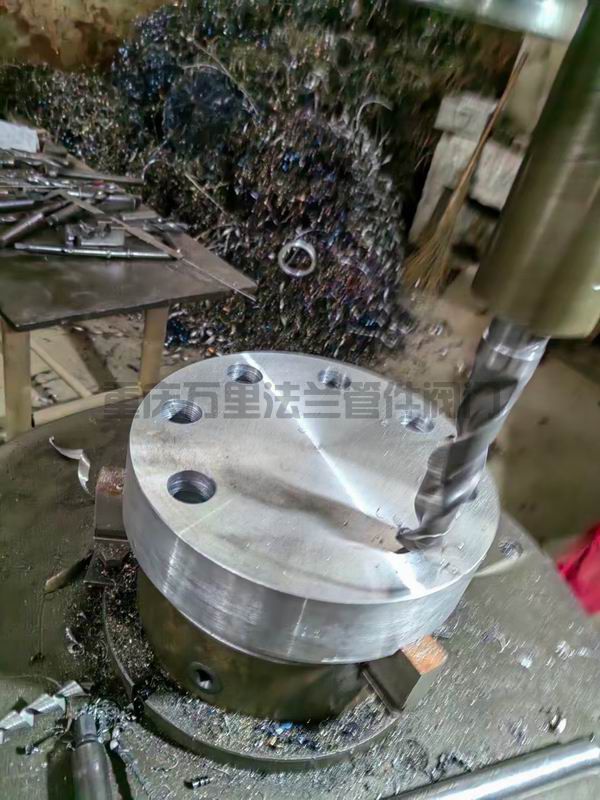

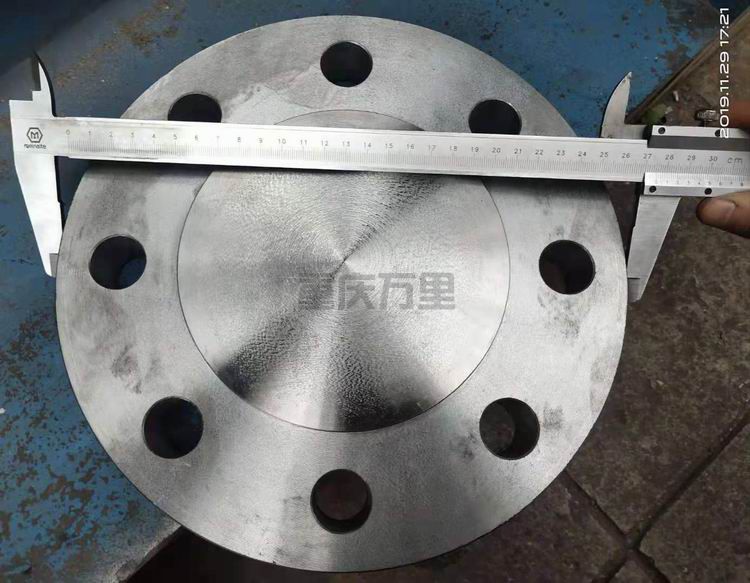

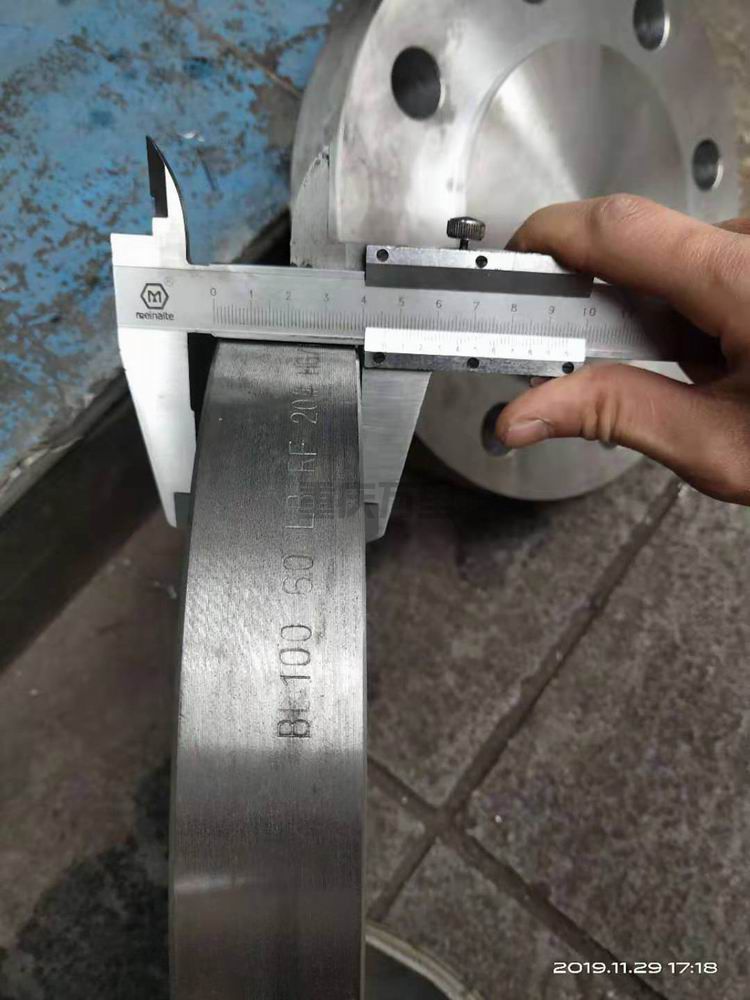

碳钢法兰盖盲板 (图1)

HG/T20592-2009 BL 法兰盖 PN0.6Mpa（6公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
10	3分-3/8"	75	50	11	4	M10	12	0.5
15	4分-1/2"	80	55	11	4	M10	12	0.5
20	6分-3/4"	90	65	11	4	M10	14	0.66
25	8分-1"	100	75	11	4	M10	14	1
32	1.2寸-11/4"	120	90	14	4	M12	14	1.34
40	1.5寸-11/2"	130	100	14	4	M12	14	1.59
50	2寸-2"	140	110	14	4	M12	14	1.86
65	2.5寸-21/2"	160	130	14	4	M12	14	2.45
80	3寸-3"	190	150	18	4	M16	16	3.86
100	4寸-4"	210	170	18	4	M16	16	5
125	5寸-5"	240	200	18	8	M16	18	6.1
150	6寸-6"	265	225	18	8	M16	18	8.5
200	8寸-8"	320	280	18	8	M16	20	14
250	10寸-10"	375	335	18	12	M16	22	21
300	12寸-12"	440	395	22	12	M20	22	28
350	14寸-14"	490	445	22	12	M20	22	35
400	16寸-16"	540	495	22	16	M20	22	42
450	18寸-18"	595	550	22	16	M20	24	51
500	20寸-20"	645	600	22	20	M20	24	65
600	24寸-24"	755	705	26	20	M24	30	103
700		860	810	26	24	M24	40	179
800		975	920	30	24	M27	44	252
900		1075	1020	30	24	M27	48	336
1000		1175	1120	30	28	M27	52	435
1200		1405	1340	33	32	M30	60	717
1400		1630	1560	36	36	M33	68	1094
1600		1830	1760	36	40	M33	76	1545
1800		2045	1970	39	44	M36×3	84	2131
2000		2265	2180	42	48	M39×3	92	2862

HG/T20592-2009 BL 法兰盖 PN1.0Mpa（10公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
10	3分-3/8"	90	60	14	4	M12	16	1
15	4分-1/2"	95	65	14	4	M12	16	1
20	6分-3/4"	105	75	14	4	M12	18	1
25	8分-1"	115	85	14	4	M12	18	1.5
32	1.2寸-11/4"	140	100	18	4	M16	18	2.03
40	1.5寸-11/2"	150	110	18	4	M16	18	2.5
50	2寸-2"	165	125	18	4	M16	18	3.2
65	2.5寸-21/2"	185	145	18	8	M16	18	4.06
80	3寸-3"	200	160	18	8	M16	20	4.61
100	4寸-4"	220	180	18	8	M16	20	6.21
125	5寸-5"	250	210	18	8	M16	22	8.12
150	6寸-6"	285	240	22	8	M20	22	11.4
200	8寸-8"	340	295	22	8	M20	24	16.5
250	10寸-10"	395	350	22	12	M20	26	24
300	12寸-12"	445	400	22	12	M20	26	31
350	14寸-14"	505	460	22	16	M20	26	39.6
400	16寸-16"	565	515	26	16	M24	26	49.4
450	18寸-18"	615	565	26	20	M24	28	63
500	20寸-20"	670	620	26	20	M24	28	75.5
600	24寸-24"	780	725	30	20	M27	34	124
700		895	840	30	24	M27	38	182.5
800		1015	950	33	24	M30	42	260
900		1115	1050	33	28	M30	46	344
1000		1230	1160	36	28	M33	52	473.5
1200		1455	1380	39	32	M36×3	60	765

HG/T20592-2009 BL 法兰盖 PN1.6Mpa（16公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
10	3分-3/8"	90	60	14	4	M12	16	1
15	4分-1/2"	95	65	14	4	M12	16	1
20	6分-3/4"	105	75	14	4	M12	18	1
25	8分-1"	115	85	14	4	M12	18	1.5
32	1.2寸-11/4"	140	100	18	4	M16	18	2.03
40	1.5寸-11/2"	150	110	18	4	M16	18	2.5
50	2寸-2"	165	125	18	4	M16	18	3.2
65	2.5寸-21/2"	185	145	18	8	M16	18	4.06
80	3寸-3"	200	160	18	8	M16	20	4.61
100	4寸-4"	220	180	18	8	M16	20	6.21
125	5寸-5"	250	210	18	8	M16	22	8.12
150	6寸-6"	285	240	22	8	M20	22	11.4
200	8寸-8"	340	295	22	12	M20	24	16.5
250	10寸-10"	405	355	26	12	M24	26	25
300	12寸-12"	460	410	26	12	M24	28	35.1
350	14寸-14"	520	470	26	16	M24	30	48
400	16寸-16"	580	525	30	16	M27	32	63.5
450	18寸-18"	640	585	30	20	M27	40	86.9
500	20寸-20"	715	650	33	20	M30	44	108.6
600	24寸-24"	840	770	36	20	M33	54	184.3
700		910	840	36	24	M33	48
800		1025	950	39	24	M36×3	52
900		1125	1050	39	28	M36×3	58
1000		1255	1170	42	28	M39×3	64
1200		1485	1390	48	32	M45×3	76

HG/T20592-2009 BL 法兰盖 PN2.5Mpa（25公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
10	3分-3/8"	90	60	14	4	M12	16	1
15	4分-1/2"	95	65	14	4	M12	16	1
20	6分-3/4"	105	75	14	4	M12	18	1
25	8分-1"	115	85	14	4	M12	18	1.5
32	1.2寸-11/4"	140	100	18	4	M16	18	2.03
40	1.5寸-11/2"	150	110	18	4	M16	18	2.5
50	2寸-2"	165	125	18	4	M16	20	3.2
65	2.5寸-21/2"	185	145	18	8	M16	20	4.5
80	3寸-3"	200	160	18	8	M16	20	5.53
100	4寸-4"	235	190	22	8	M20	24	7.59
125	5寸-5"	270	220	26	8	M24	26	11
150	6寸-6"	300	250	26	8	M24	28	14.6
200	8寸-8"	360	310	26	12	M24	30	22.5
250	10寸-10"	425	370	30	12	M27	32	33.5
300	12寸-12"	485	430	30	16	M27	34	46.5
350	14寸-14"	555	490	33	16	M30	38	68
400	16寸-16"	620	550	36	16	M33	40	89.6
450	18寸-18"	670	600	36	20	M33	46	120
500	20寸-20"	730	660	36	20	M33	48	150
600	24寸-24"	845	770	39	20	M36×3	58	244.5

HG/T20592-2009 BL 法兰盖 PN4.0Mpa（40公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
10	3分-3/8"	90	60	14	4	M12	16	1
15	4分-1/2"	95	65	14	4	M12	16	1
20	6分-3/4"	105	75	14	4	M12	18	1
25	8分-1"	115	85	14	4	M12	18	1.5
32	1.2寸-11/4"	140	100	18	4	M16	18	2.03
40	1.5寸-11/2"	150	110	18	4	M16	18	2.5
50	2寸-2"	165	125	18	4	M16	20	3.2
65	2.5寸-21/2"	185	145	18	8	M16	22	4.5
80	3寸-3"	200	160	18	8	M16	24	5.53
100	4寸-4"	235	190	22	8	M20	24	7.59
125	5寸-5"	270	220	26	8	M24	26	11
150	6寸-6"	300	250	26	8	M24	28	14.6
200	8寸-8"	375	320	30	12	M27	36	29
250	10寸-10"	450	385	33	12	M30	38	44.5
300	12寸-12"	515	450	33	16	M30	42	64.1
350	14寸-14"	580	510	36	16	M33	46	89.5
400	16寸-16"	660	585	39	16	M36×3	50	127
450	18寸-18"	685	610	39	20	M36×3	57	154.1
500	20寸-20"	755	670	42	20	M39×3	57	188
600	24寸-24"	890	795	48	20	M45×3	72	331

HG/T20592-2009 BL 法兰盖 PN6.3Mpa（63公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
10	3分-3/8"	100	70	14	4	M12	20	1.2
15	4分-1/2"	105	75	14	4	M12	20	1.5
20	6分-3/4"	130	90	18	4	M16	22	2
25	8分-1"	140	100	18	4	M16	24	2.5
32	1.2寸-11/4"	155	110	22	4	M20	24	3.5
40	1.5寸-11/2"	170	125	22	4	M20	26	4.5
50	2寸-2"	180	135	22	4	M20	26	5
65	2.5寸-21/2"	205	160	22	8	M20	26	6.11
80	3寸-3"	215	170	22	8	M20	28	7.5
100	4寸-4"	250	200	26	8	M24	30	10.6
125	5寸-5"	295	240	30	8	M27	34	16.7
150	6寸-6"	345	280	33	8	M30	36	24.5
200	8寸-8"	415	345	36	12	M33	42	40.5
250	10寸-10"	470	400	36	12	M33	46	58.2
300	12寸-12"	530	460	36	16	M33	52	83.4
350	14寸-14"	600	525	39	16	M36×3	56	116
400	16寸-16"	670	585	42	16	M39×3	60	155.5

HG/T20592-2009 BL 法兰盖 PN10.0Mpa（100公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
10	3分-3/8"	100	70	14	4	M12	20	1.1
15	4分-1/2"	105	75	14	4	M12	20	1.5
20	6分-3/4"	130	90	18	4	M16	22	2
25	8分-1"	140	100	18	4	M16	24	2.71
32	1.2寸-11/4"	155	110	22	4	M20	24	3.5
40	1.5寸-11/2"	170	125	22	4	M20	26	4.32
50	2寸-2"	195	145	26	4	M24	28	4.5
65	2.5寸-21/2"	220	170	26	8	M24	30	8
80	3寸-3"	230	180	26	8	M24	32	9.5
100	4寸-4"	265	210	30	8	M27	36	14
125	5寸-5"	315	250	33	8	M30	40	22.5
150	6寸-6"	355	290	36	12	M30	44	30.6
200	8寸-8"	430	360	39	12	M33	52	54.5
250	10寸-10"	505	430	42	16	M36×3	60	87.5
300	12寸-12"	585	500	48	16	M39×3	68	131.6
350	14寸-14"	655	560	48	16	M45×3	74	179
400	16寸-16"	715	620	48	16	M45×3	82	243

HG/T20592-2009 BL 法兰盖 PN16.0Mpa（160公斤压力）规格参数表（单位：mm）
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
公称尺寸 DN	英制规格（英寸）	法兰外径 D	螺栓孔中心直径 K	螺栓孔直径 L	螺栓孔数量 n（个）	螺栓 Th	法兰厚度 C	近似质量 KG
10	3分-3/8"	100	70	14	4	M12	24	1.5
15	4分-1/2"	105	75	14	4	M12	26	2
20	6分-3/4"	130	90	18	4	M16	30	3
25	8分-1"	140	100	18	4	M16	32	4
32	1.2寸-11/4"	155	110	22	4	M20	34	5
40	1.5寸-11/2"	170	125	22	4	M20	36	6
50	2寸-2"	195	145	26	4	M24	38	8.5
65	2.5寸-21/2"	220	170	26	8	M24	42	11.5
80	3寸-3"	230	180	26	8	M24	46	14
100	4寸-4"	265	210	30	8	M27	52	20.5
125	5寸-5"	315	250	33	8	M30	56	32
150	6寸-6"	355	290	33	12	M30	62	44
200	8寸-8"	430	360	36	12	M33	66	70
250	10寸-10"	515	430	42	12	M39×3	76	115.5
300	12寸-12"	585	500	42	16	M39×3	88	172
